Un cargador para unirlos a todos

Un cargador para unirlos a todos

by
2012年12月24日
General
No Comment

Actualmente es difícil encontrar un pequeño aparato electrónico de uso diario que no tenga ensamblado un conector USB. Teléfonos móviles, mandos de videojuegos, ratones inalámbricos, lámparas LED… todos ellos, por una razón u otra, llevan incorporado un conector USB. Es tan socorrido el uso que se le puede dar, que posiblemente hasta nosotros el día de mañana lleguemos a llevar uno implementado XD.

Un USB básicamente es un conector al cual se le han asignado dos funcionalidades, por un lado suministra corriente continua de 5 voltios positivos al aparato donde va a ser conectado, y por otro sirve de puerto de intercambio de datos entre dispositivos. Una de las cosas buenas de este conector es que se puede llegar a hacer uso de los dos al mismo tiempo, de echo actualmente cualquier teléfono móvil con conector USB se le puede cargar la batería a la vez que le metemos música o imágenes a la memoria masiva.

Ideado y utilizado para el mundo de los equipos informáticos, su universalización y expansión fuera de ese campo esta sirviendo para hacernos la vida mucho mas fácil de lo que nos llegamos a pensar. Tanto se ha ampliado su uso, que está consiguiendo que las compañías fabricantes de equipos electrónicos de consumo decidan adaptar dicho conector sustituyendo el suyo propio.

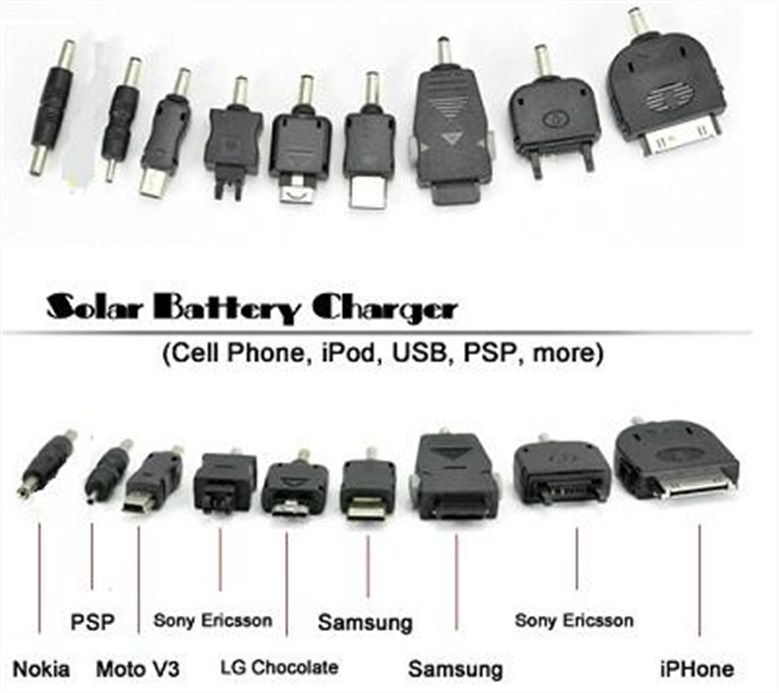

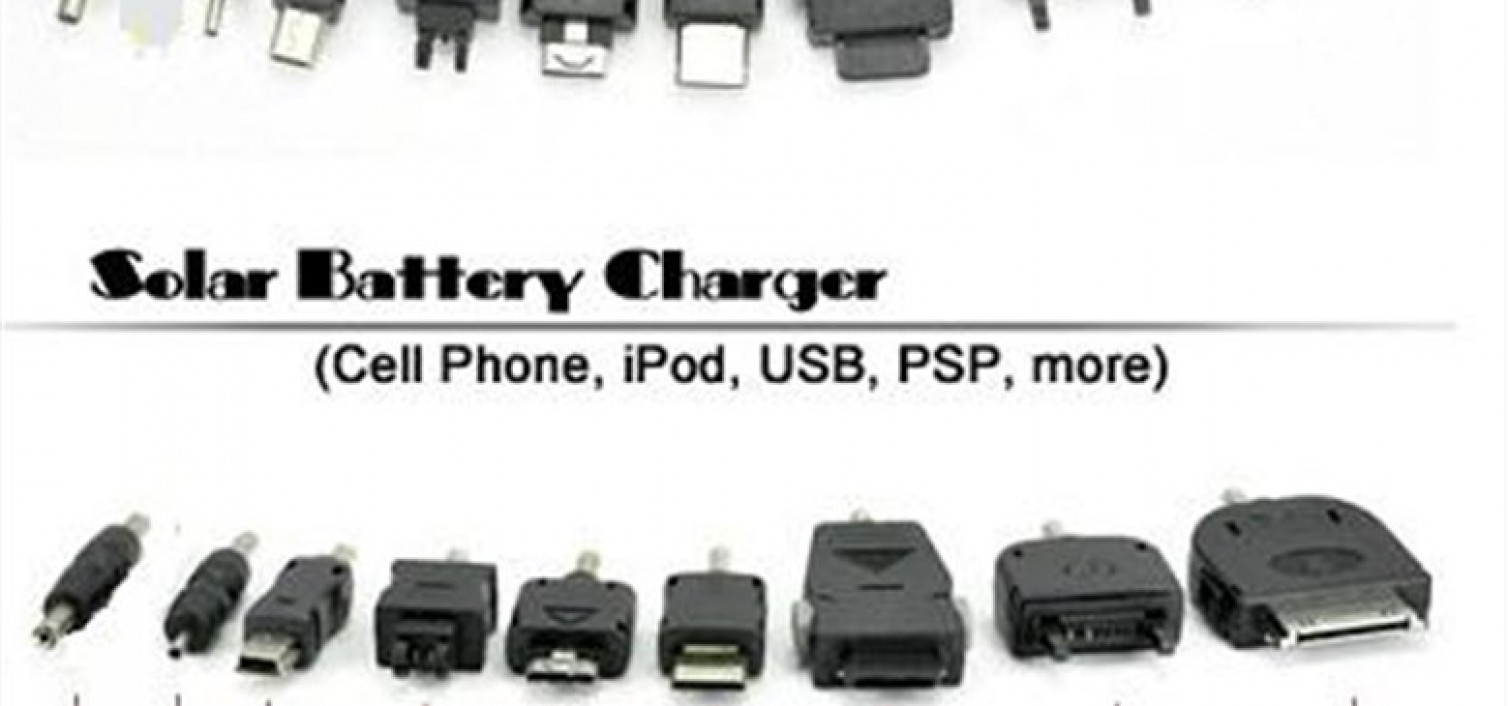

cargaportada

Estos son uno de los pocos muchos conectores que hay actualmente en el mercado >< Las compañías ahorrarían miles de millones de kilos de materia prima si todas ellas optaran por un solo conector.

Actualmente muchos pequeños aparatos electrónicos son puestos a la venta sin que incluyan en el pack un solo adaptador de corriente, a fin de cuentas ya es casi imposible no tener al alcance un conector USB donde ponerlos a cargar.

Pero claro, esto crea a su vez un gran inconveniente… ¿Que hacer cuando todos esos cacharros necesitan ser cargados de una vez?

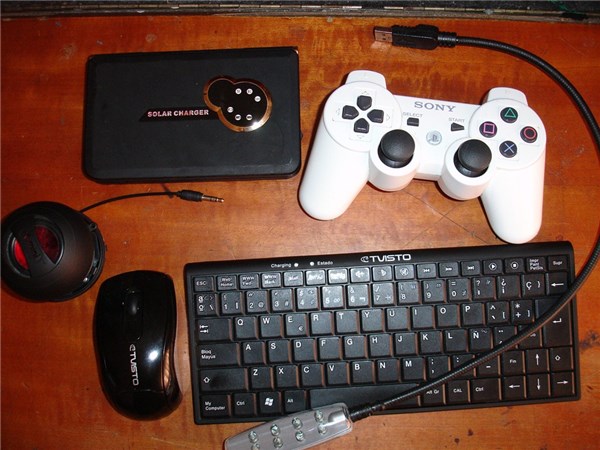

carga01

Estos son unos pocos que he podido reunir en un momento. Si os fijáis, son cinco en total, pero podría añadir el teclado y el ratón USB, el móvil, dispositivos que necesitan imperiosamente un conector USB para poderlos utilizar. Si a eso añadimos que necesitara cargar la Nintendo DS, la PSP y otro mando de PS3 más, necesitaría fácilmente cerca de 8 USB. ¿Dónde leches se podría conectar tanto cacharro a la vez?

Desempolvando aquel viejo ordenador

En takoyaki888 estamos dispuestos a sacar vuestra vena ecológica a base de buenas ideas, que sean fáciles de realizar y que apenas cuesten dinero, y para esta ocasión hemos decidido enseñaros como poder sacar provecho a aquella vieja fuente de alimentación que aún debe estar criando polvo en el ordenador que guardáis con tanto cariño en casa de vuestros abuelos o en el trastero.

Quizás no sea ese vuestro caso, pero hay otras tantas formas de poder conseguir una fuente de alimentación, que seguro tenéis una a vuestro alcance y ni siquiera lo sabéis.

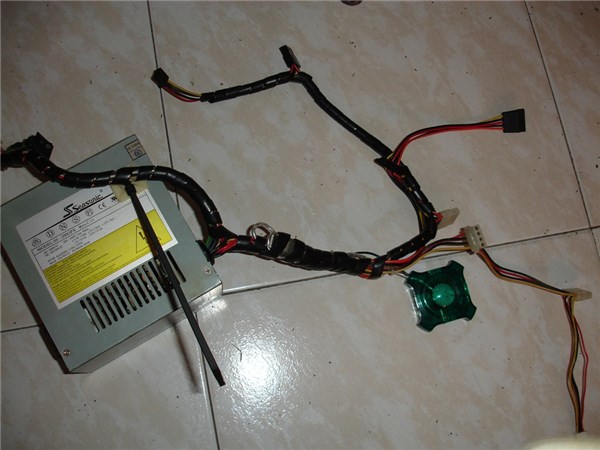

Mi fuente de alimentación maqueada funcionando a pleno rendimiento es esta:

carga02

Para alguien como yo que no hay un solo día que ande trasteando, tener algo así es imprescindible.

Había empezado hablando de los conectores USB y había dejado una pregunta en el aire antes de empezar este bloque. La respuesta “normal” viene de la combinación de dos factores, la de tener mogollón de enchufes en casa (o regletas) ocupados cada uno con un adaptador de corriente USB y tener al pobre pc de turno con todos los USBs ocupados cargando cacharros. Si es una torre de ordenador, bien que mal te puedes apañar, y regletas hay en casa seguro que para aburrir, pero ¿no sería mejor tener un aparato relativamente potente donde ir a enchufar todos esos cacharros y liberar el Pc y las regletas y tener, a su vez, menos adaptadores de corriente?

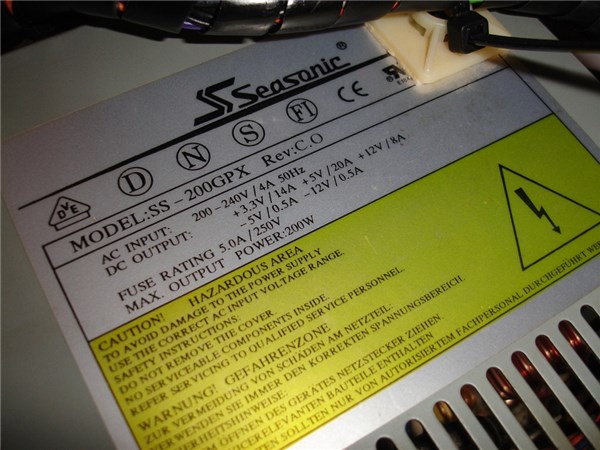

Esa función la puede desempeñar perfectamente una fuente de alimentación maqueada (de aquí en adelante FAM) que le llamo yo. La mía viene de un pc viejo que seguramente alguien en su momento me regaló, es una de poca potencia (comparado con lo que hay en la actualidad, claro):

carga03

Si echáis mano a cualquiera de los adaptadores de corriente de cualquiera de vuestros móviles, y comparáis las cifras de esta FAM, os daréis cuenta que es posible conectar cerca de 50 móviles a la vez cargando y aun habría espacio para conectar alguno mas XD (los adaptadores de Nokia que yo tengo dan 0,35 amperios).

Realmente nunca os veréis en la necesidad de conectar semejante cantidad de móviles (esa información era a título orientativo), pero el rango de usos que se le puede dar a un cacharro de estas características es enorme. La más básica sin duda es la de alimentar de corriente a discos duros internos.

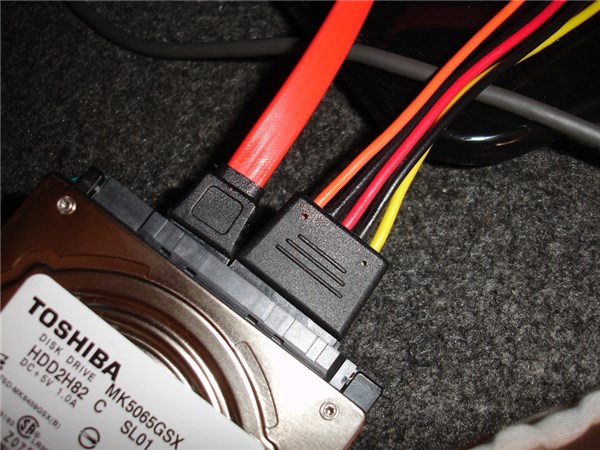

carga04

Esta foto de arriba es de un disco duro interno SATA de 2,5 pulgadas, la alimentación de corriente la suministra el FAM (el conector con cables de colores de la derecha). Lo interesante de esa foto está en el conector que contiene los colores naranja, negro, rojo y amarillo. Cada color identifica que tensión de salida ofrece cada cable:

Naranja: 3,3 V
Rojo: 5 V
Amarillo: 12 V
Negro: Masa

Esta FAM es viejilla así que solo traía de serie los conectores de corriente tipo ATA de cuatro cables. Lo que tuve que hacer es cortar de otra fuente de alimentación el conector SATA y soldarle los cables a mi FAM. Es algo básico que creo que es fácil de ver, así que no incluiré ninguna foto ni video de como poder hacer eso.

Tener la FAM para estos menesteres es primordial, las fuentes de alimentación que suelen incluir los adaptadores universales de discos duros internos no pueden hacerle sombra a una FAM por muy vieja que llegue a ser, así que considerar tener una FAM en un futuro si lo vuestro es trastear con discos duros.

Otro de los usos que le he dado a la FAM es la de poder usar radios de coche XD Al ser solo 200 W lo que suministra esta FAM, realmente no se podía obtener mucha potencia de salida, pero al menos sonaba ^^. Una FAM os vendrá bien para aquellos que os dediquéis a reparar auto radios o queráis dar uso a aquella autorradio vieja que aun podéis sacarla provecho.

Otro uso que le he dado (y fue lo que hizo decidirme a escribir sobre esto en el blog) fue hace unos días en casa de un amigo. Su router le daba fallos de velocidad a causa de que el adaptador de corriente no suministraba la intensidad suficiente, pero mi amigo no estaba seguro de que fuera eso. Me lo comentó y yo me llevé la FAM, le acoplamos un conector de corriente equivalente al de su router e hicimos la prueba. No hubo sorpresas, lo que había leído por internet era cierto, su router necesitaba un adaptador que suministrara 12 voltios a más de 1,5 amperios (el adaptador solo proporciona 1 A y la FAM puede llegar a suministrar hasta 8 A). En fin, parece que tener un FAM es más necesario de lo que parece >< Como arrancar una fuente de alimentación

Las fuentes internas de alimentación para PC, aun habiendo varios modelos de conector (conector a la placa base se entiende), todas llevan el mismo código de colores y llevan el mismo cable verde que vamos a necesitar para echar a andar la fuente de alimentación sin necesidad de que esté conectada a un ordenador.

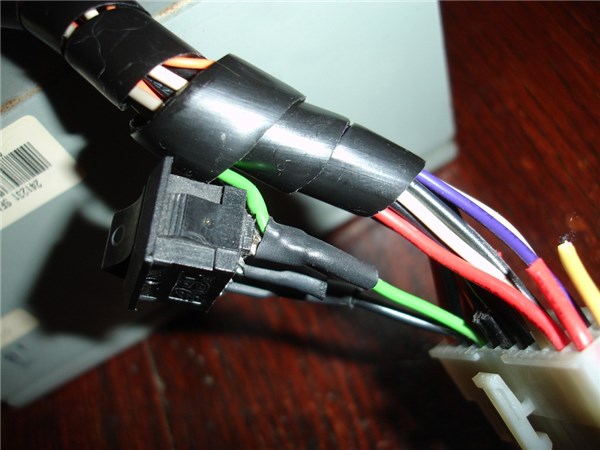

carga05

Yo opté por un interruptor para esto, pero no tiene por que ser así. Básicamente lo que necesitáis para que una fuente de alimentación funcione es unir el cable verde de la clavija de conexión a la placa base con una de las muchas masas que hay en ese mismo conector. Echo esto, la fuente de alimentación empezara a funcionar en el momento en que le metáis chicha XD Así de fácil y sencillo es.

La fuente de alimentación ya funciona, solo hace falta acoplarle el consabido USB necesario que nos permitirá de una vez darle una plena funcionalidad a la fuente de alimentación y transformarla en nuestra FAM. Para esto yo opté por un concentrador USB cualquiera de los que venden en cualquier tienda de electrónica. Nuevos valen en torno a 15 euros, así que deberíais optar por alguna otra formula que os permita soldarle un conector USB a la fuente de alimentación (por ejemplo comprar un cable prolongador USB que tenga un USB hembra, o un aparato estilo cargador con USB que se os haya estropeado).

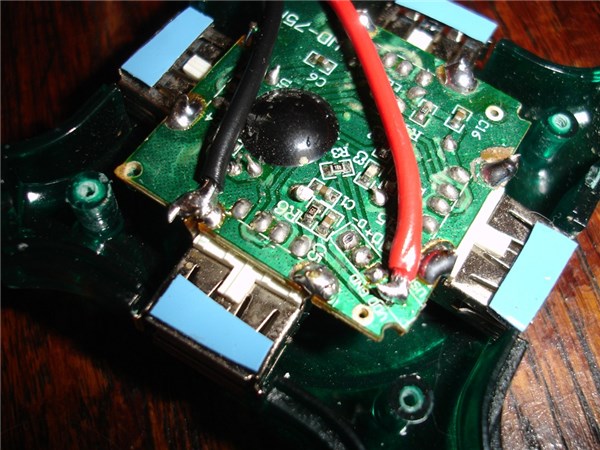

Tomando uno de los cables rojos de 5 voltios y una masa, y buscando en la placa de integrado del concentrador los puntos donde su propio cable USB suministra los 5 voltios, con un par de puntos de estaño, conseguiremos nuestro objetivo^^

carga06

Fue fácil localizarlos, porque en la propia placa ponía que función cumple cada punto de soldadura. Yo he sido un poco rácano y por no gastar un poco más, le soldé uno de cuatro, pero podéis ponerle a la fuente de alimentación bien a gusto 15 USBs que casi ni se daría cuenta XD.

La suma total por transformar una vieja fuente de alimentación e una FAM a mi me ha supuesto cero euros, básicamente porque he empleado piezas de desecho (el concentrador USB me entró de regalo en una revista), si luego queréis hacer como yo de ponerle una cuenta negra para que no se vean feos los cable, eso ya es cosa vuestra XD

La única única única pega que se le puede sacar a una FAM es que es un trastaco de narices, pero ahí estriba que pueda suministrar tanta potencia. Cuanta mas moderna sea, mejor estará echa y mas regulada será la tensión de salida que ofrezca (la salida de 5v de mi FAM anda entre los 4,8 voltios y 5,2, que no está nada mal). Actualmente está enchufada en mi habitación y la enciendo cuando tengo pues eso, cargar mogollón de cosas y quiero tener liberado el portátil de cacharros que antiguamente si le ponía y me molestaban, también la he conectado directamente un flexo de leds que uso para leer^^ (hay que ahorrar energía ><). La verdad es que se ha convertido en un cachorrillo bastante necesario para mi, y quería ofreceros la oportunidad de daros a conocer esta solución que le he dado a esa vieja fuente de alimentación que tanto tiempo llevaba tiempo muriéndose de la risa en el armario empotrado de mi casa XD Espero que os haya servido de algo esta entrada del blog, y cualquier aclaración que necesitéis, aquí me tenéis para lo que haga falta. ¡Un saludo y gracias por leer!
