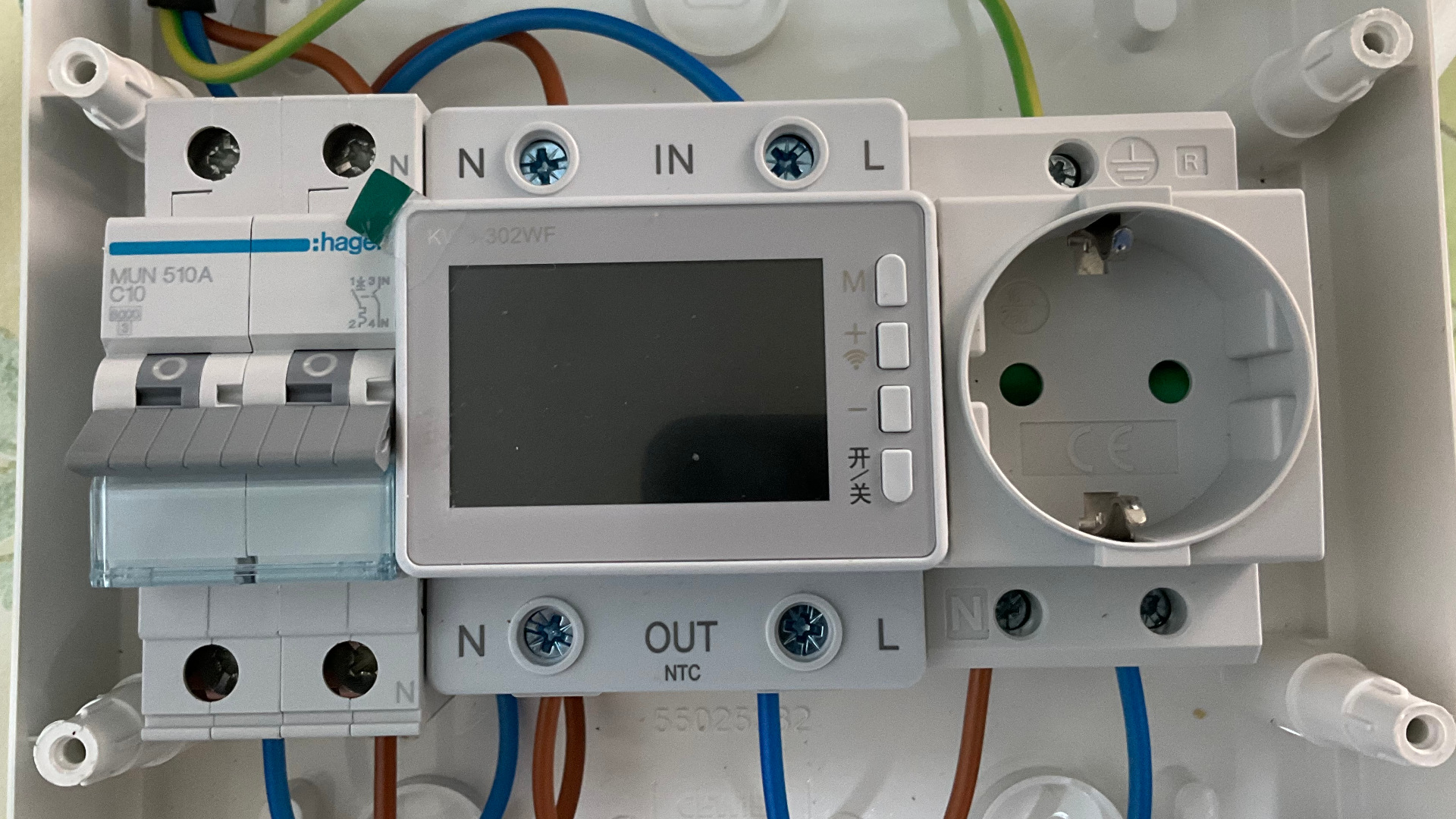

Os presentamos a la impresora
Como esto va para rato, dejadme por el momento presentaros al SPAPHDME, o también mejor llamado para abreviar y mejor pronunciación, la impresora wwww Ya conocisteis al cerebro de la impresora en el canal gracias al play list que abrimos y donde os mostramos las primeras mediciones, pero aquí en lo sucesivo os comentaremos como hemos fraguado semejante invento y publicaremos fotos y demás de mediciones que vayamos haciendo (atentos al tag que pondremos en marcha también).
SPAPHDME viene de:
- Sistema
- Portatil
- Auto
- Protegido
- Hasta
- Diez amperios de
- Medición
- Energética
Más información en próximas actualizaciones wwww
Inicio del proyecto
Bueno, como más o menos comenté en este vídeo, el inicio de todo este jaleo de proyecto era buscar un medidor que fuese más allá del que normalmente los YouTubers y otros medios estaban usando, algo más Pro por decirlo de alguna manera, y con algo de bastante desconocimiento pillamos el que ya habéis visto, con la intención además que permitiera conexión con dispositivos inteligentes ya que la diferencia era mínima de precio.

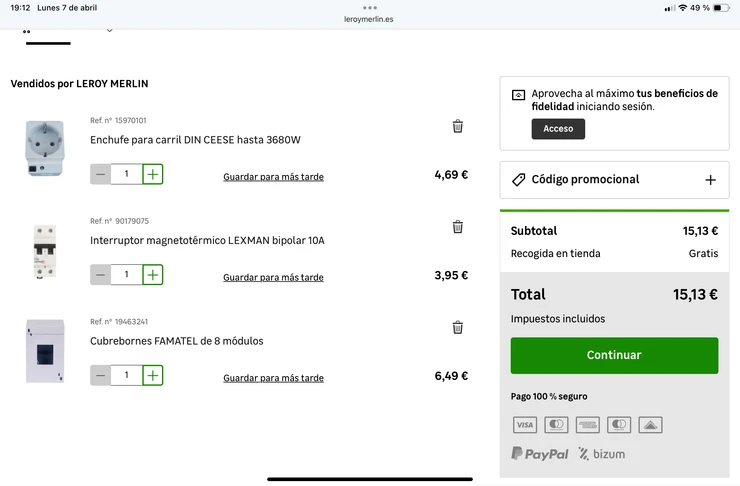

Dejarlo esquelético no era una opción, ya según estaba viniendo del vendedor, dejamos lo más gordo preparado en la cesta de cierta cadena de suministros de construcción, que es justamente esta de aquí abajo.
La verdad es que pintaba muy bien, el precio del núcleo de la impresora posiblemente sea un precio muy similar a todos esos que se ven usar en distintos medios, y por poco más, quedaría protegido pero con capacidad para dar muchos más servicios. Pero surgió un problema en el momento en que fuimos a hacer el pedido.
En la foto de la caja donde debía ir encerrado todo, si bien la descripción ponía que era de 8 ranuras (en verdad necesitábamos 7 a razón de tres para el núcleo, dos para el magneto térmico y otros dos para el propio enchufe), la foto aparecía que fuese de 4. El caso es que ya antes de hacer la tentativa del pedido, nos acercamos a una de las tiendas a verlo, pero no estaba por ningún lado. Por otra parte los que vimos en AliExpress estaban caros así que viendo el panorama, decidimos mejor ir a la tienda de suministros eléctricos de nuestra localidad a comprar los elementos, y wwww se desmadró demasiado el presupuesto wwww hasta la cifra inimaginable de 87,19 euros wwwww
-
Magneto térmico 10A: 16,48 €
-
Base enchufe Shuko: 26,44 €
-
Central pared de 7 unidades: 32,67 €
-
Cable 2 metros 2,5: 8,82 €
-
Clavija macho Schuko: 2,78 €
Una de las sorpresas que nos ha deparado todo este proceso, fue el día que probamos el consumo en reposo de la PS5, que dejamos inmortalizado en este vídeo:
¿Y por qué sucede eso?
Para entregar, he de consumir algo más
Una de las cosas que hace guay al método de la impresora es que este te informa constantemente del Factor de Potencia (FP en adelante), que es un coeficiente más que debe utilizarse en la fórmula básica “potencia es igual a tensión por intensidad”. Esto marca mucho la diferencia entre lo que dice el aparato que consume y lo que tira realmente de la red eléctrica para funcionar.
El valor de FP se mueve entre 0 (osease sería eficiencia nula) o 1 (eficiencia total). Esto es debido a las tres tipos de cargas que debemos tener en cuenta:
-
Carga Resistiva
-
Ejemplo: Bombillas incandescentes, calentadores eléctricos.
-
Cómo funciona: Convierte la energía eléctrica en calor o luz sin desfasar el voltaje y la corriente, lo que significa que están perfectamente sincronizados.
-
Factor de potencia: Generalmente cercano a 1, lo que las hace muy eficientes.
-
Eficiencia: Muy alta, ya que no hay potencia reactiva y toda la energía se utiliza para producir trabajo útil.
-
-
Carga inductiva
-
Ejemplo: Motores eléctricos, transformadores.
-
Cómo funciona: Usa energía eléctrica para generar campos magnéticos. Esto provoca un desfasaje donde la corriente queda “atrasada” respecto al voltaje.
-
Factor de potencia: Usualmente menor a 1, dependiendo de la cantidad de potencia reactiva (inductiva) en el sistema.
-
Eficiencia: Menor que las resistivas, ya que parte de la energía se pierde en la creación de campos magnéticos.
-
-
Carga capacitativa
-
Ejemplo: Condensadores, ciertos tipos de electrónica avanzada.
-
Cómo funciona: Almacena energía eléctrica en campos eléctricos. Aquí el voltaje queda “atrasado” respecto a la corriente.
-
Factor de potencia: También menor a 1 y puede ser similar al de las inductivas, pero con pérdidas asociadas a campos eléctricos en lugar de magnéticos.
-
Eficiencia: Moderada, pero estas cargas suelen usarse para corregir el factor de potencia en sistemas eléctricos.
-
Como normalmente estamos utilizando Equipos Electrónicos de Consumo, la carga capacitativa es la que más nos afecta, y esta suele bailar desde 0,10 hasta 0,90 dependiendo del aparato en concreto y lo que esté haciendo en ese momento. Por ejemplo, en el caso de la PS5, mientras está funcionando con normalidad, su FP es de 0,90 aproximadamente, lo que le hace bastante eficiente, pero al pasar a reposo, si bien los amperios y la tensión que requiere para el procesos son bajos, su FP disminuye drásticamente hasta hacer que consuma de la red eléctrica más de lo que en las especificaciones y vídeos se asegura.
Con la impresora, aún siendo un mamotreto, puedes identificar puntualmente que dispositivos son los más eficientes y actuar en consecuencia. El núcleo en sí está ideado para situarse en la entrada de la red eléctrica de casa y hacer un monitoreo de hasta 63A en total, pero de la forma en que lo hemos ideado, si bien puede que me haya quedado algo corto dejándolo solo hasta 10A, no tendrá nunca problemas de sobrecalentamiento y hasta llegado el caso, podrías hacer un salto hasta 15A.
Entonces, ¿sería recomendable fabricaros algo así?
Mira estas imágenes y piensa cuales te interesan más y entiendes mejor www
Si no te quedaste solo en la del bocata, podemos seguir
Lo del FP ha sido todo un descubrimiento, le añade una capa más de información que no esperábamos y abre la puerta a busca cual es el aparato electrónico más eficiente y como poder gestionarlo. Estos días de mayo de 2025 que disponemos más días, le estamos dando caña a la impresora, ayer fue el día en ponerle a trabajar con la lavadora (adivinad, donde más consume es al inicio de todo el proceso…) y hoy será el día en que le pongamos con el frigorífico.
Durante estos días pasaremos la impresora a multitud de cacharrinos, sacándole fotos y eso, y cuando todo el proceso acabe, seguramente le dejaremos puesto para siempre en nuestro lugar de trabajo, donde trazaremos dos líneas de corriente (una para equipos que necesiten estar siempre encendidos y los que no), por lo pronto revisaremos bastantes dispositivos por el camino.
Esta entrada va a estar bastante guay pienso, por lo pronto vamos a dejar aquí todo lo que es el contenido de presentación y pretensiones y en días sucesivos pasaremos a ir publicando fotos e imágenes que hemos ido sacando, estos días por ejemplo creo pondré alguna de las PlayStation viejitas y la compararemos con la Super Nintendo www
Gracias por leer^^ Un saludo a todos^^
3 de mayo de 2025
Según reza en las especificaciones del iPad de sexta generación:
- Batería polímeros de litio 19,3 watios hora con cargador de 20 (se estima que pueda ser de 5216 mAh si contamos que trabaje a 3,7 voltios).

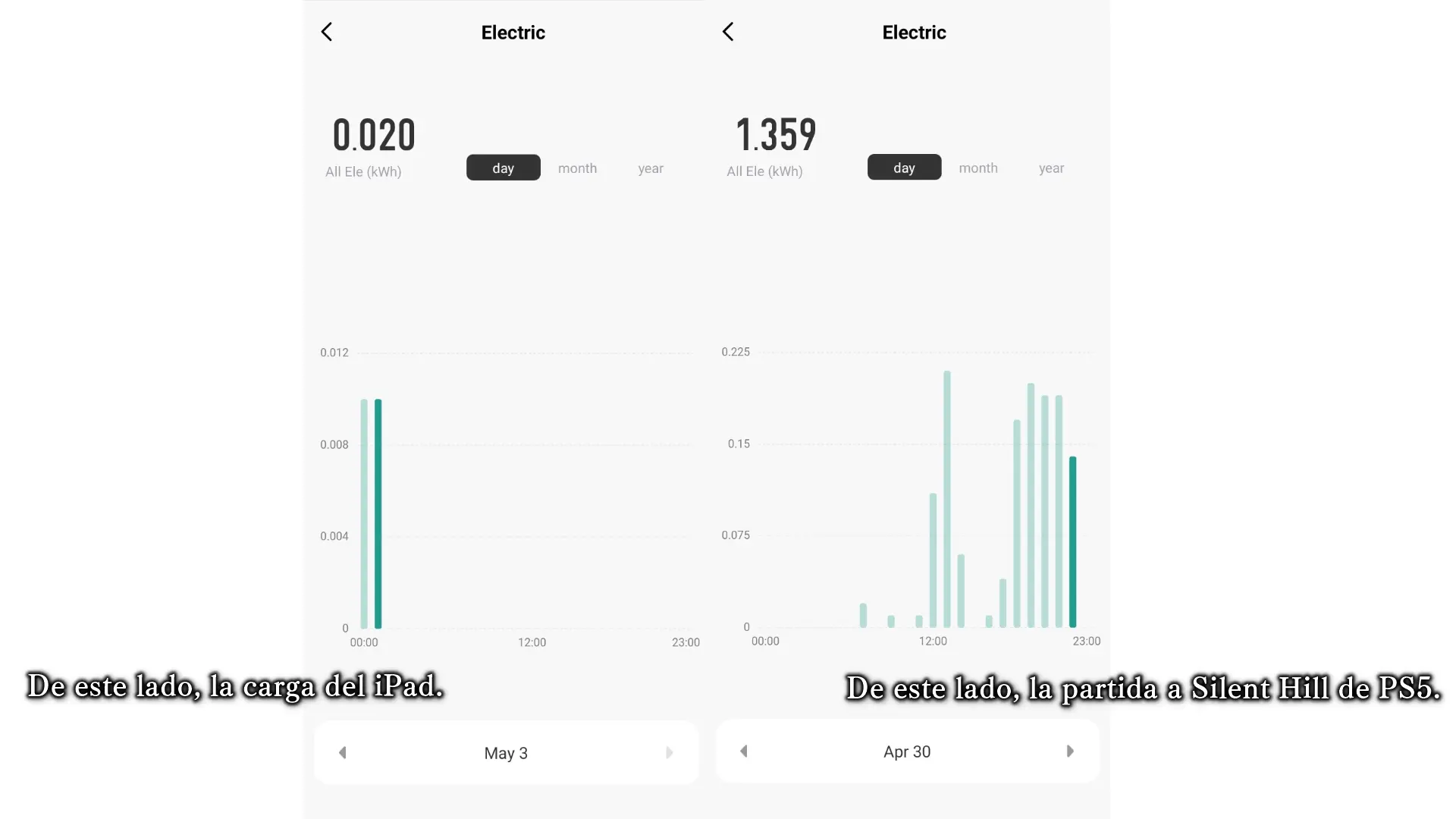

Programado el iPad para que esté conectado a la corriente 4 horas esta noche y estando la batería en un 3%, la aplicación devolvió un consumo de 20 watios en total, distribuido equitativamente en dos horas. Recordad que el cargador va reduciendo los amperiacos le mete al iPad conforme la batería llega al 100%.
Otras mediciones que hemos ido efectuando hasta la fecha son las siguientes:
-
Consumo del kettle para calentar 1 litro de agua: en torno a 110 watios.
-
Una lavadora sin mucha ropa y programa corto: 390 watios.
-
Un día completo de frigorífico sin apenas abrirlo: en torno a 500 watios.
-
Como medio día de vicio a la PS5 jugando Silent Hill 2: 1359 watios.
5 de mayo de 2025
Hoy está siendo el turno de uno de los EEC que más tiempo está en marcha: El Mac Mini de 2011. Una instantánea con él en reposo ha sido esta:
Como veís, la fuente interna de alimentación no es muy eficiente, si bien la circuitería lo es, el consumo total sube a 36,75 watios. Sólo conectado a la red sin encenderlo gasta 0,4668 watios. Recordad que actualmente está ejecutando Lubuntu, sería guay ponerle su sistema operativo de Apple a ver que tal.
Lo que sí estoy observando en la gráfica de la aplicación es que marca, en lo que llevamos de medición que son 6 horas, 106 watios… lo que me hace pensar que la app solamente mide el consumo sin tener el cuenta el FP… o eso o es que fluctúa el consumo y a veces baja más que sube.
Preguntado a Copilot sobre el Mac Mini de 2011, dice lo siguiente:
Entiendo esos 11W que menciona no han tenido en cuenta el FP, que siendo de 0.50 de media, debería ser en torno a 20W.
6 de mayo de 2025
Todos los días son de escuela ^^;

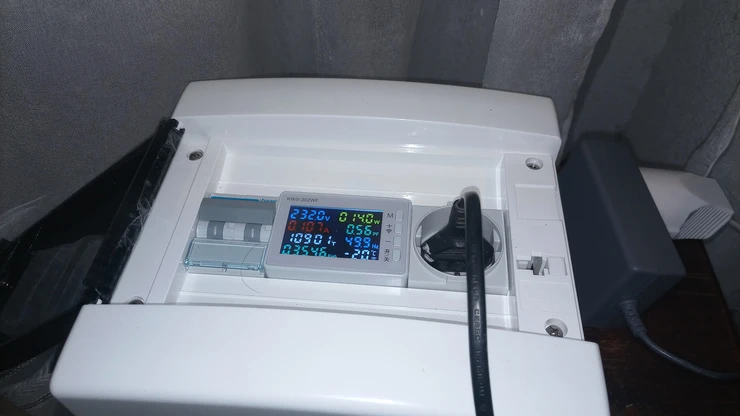

Esta instantánea que veis arriba corresponde a una PSOne. Durante la hora que le tuvimos puesto escuchando Amarok, el medidor reflejo un consumo de 14W, lo que corresponde clavado a la cifra de arriba a la derecha. Como podéis observar, el FP es 0.56 lo que hace que la PSone sea medianamente eficiente y requiera en verdad de 24,82 Watios para funcionar. Esto me generaba un jaleo porque no entendía que el contador de Kwh reflejara el valor de arriba a la derecha y no la multiplicación, pero según nos dice Copilot, lo que realmente factura la compañía eléctrica es la Potencia Activa y no la Potencia Aparente que es la que se calcula multiplicado tensión por amperios por factor de potencia…
Es curioso que el Mac Mini consuma poquino más que la PSOne y haga más cosas. Un día entero haciéndonos el servicio que nos hace da como resultado 434W, 98W menos que tener todo un día encendido la PSone.
8 de julio de 2025
Pues después de meses sin experimentos nuevos, aquí van unos recién salidos del horno, uno además no habíamos contemplado pero que hemos hecho motivados por el último vídeo publicado por el Antonio.

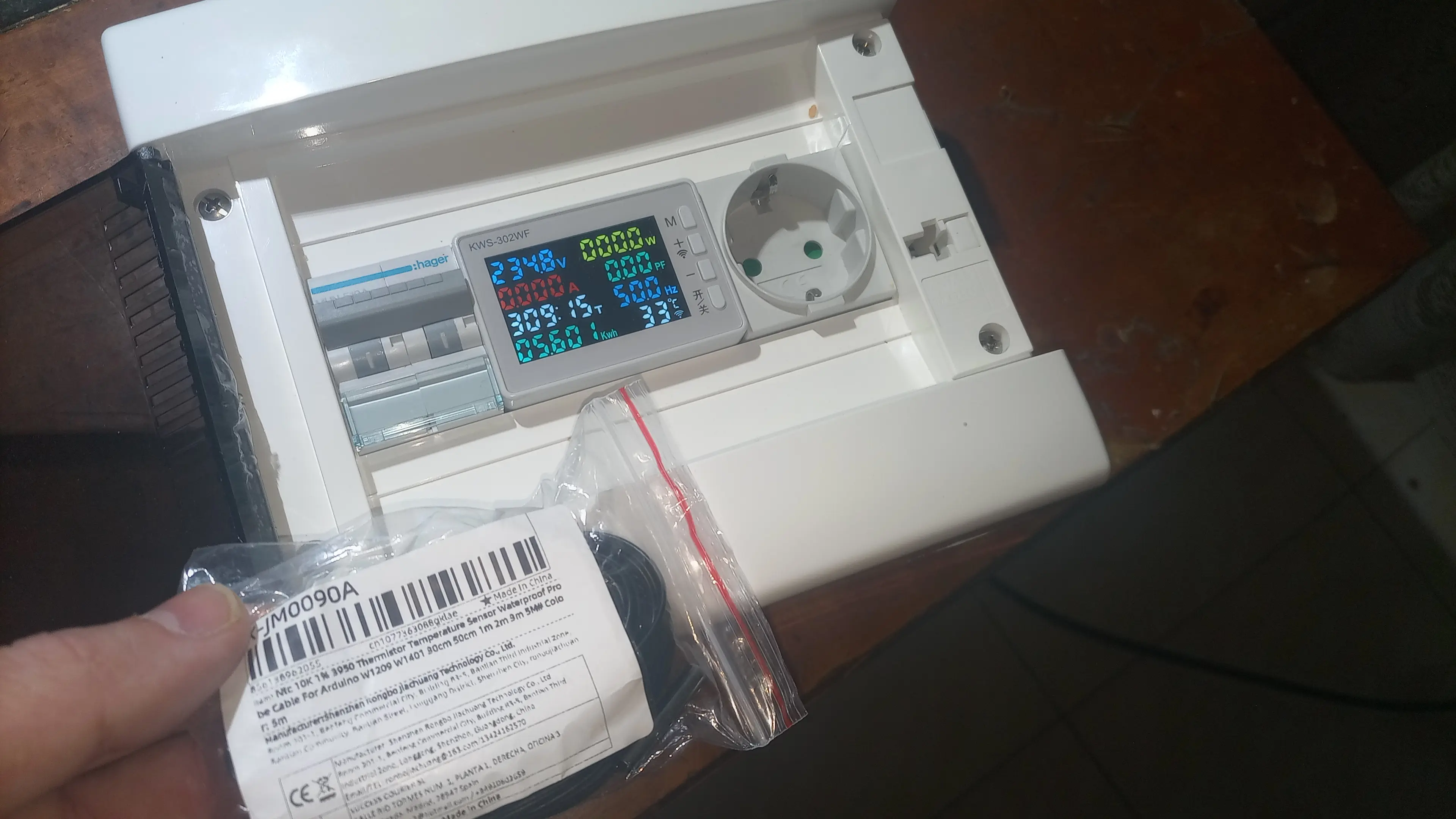

Y en otro orden de cosas, estaba yo to’contento pensando que le habíamos comprado un super poder nuevo a la impresora, y resulta que lo traía de serie ^^;
Nuevamente, todos los días son de escuela wwwww
28 de septiembre de 2025
De final, lo que le das de comer es prácticamente lo que puede gastar w
Llevo varios días de acalorado debate con Copilot, le dije que había medido con la impresora 10 watios de consumo energético para hacer una carga completa, lo que arroja 2 amperios de carga en el proceso, y como la batería es de 4000 mAh, matemáticamente sería un 50% de salud. Para establecer un valor exacto me recomendó instalar AccuBattery, que después de una descarga y una carga completa ha establecido el resultado que veis arriba. Hay que hacer más mediciones para ver de que forma podemos, con la impresora y sin necesidad de aplicaciones, lograr saber (sin que sea una exactitud exacta, tampoco necesitamos algo así), poder saber que salud de batería puede tener el dispositivo que le conectemos.
No hace mucho, semanas o así, le hicimos el mismo test a la Game Boy Advance SP y el proceso de carga también arrojó 10 watios de consumo en todo el proceso. Eso dio una lectura disparatada ya que la batería de la Sp es esta w:
Estaba claro que es diametralmente imposible algo así y que algo iba fatal, la batería debía estar fatal. Al abrirla para poder ver el estado, pudimos ver que estaba un poco panzota (lo siento, no tengo fotos de como la encontramos). Podría decirse que todo este proceso empezó con este vídeo:
Sigamos aprendiendo más sobre esto^^ ¿nos acompañáis?
25 de diciembre de 2025
Como hemos hecho más material de YouTube que de otra cosa, no había mucho motivo para entrar aquí a comentaros cosillas interesantes. Pero bueno, la verdad es que lo estoy dando bastante uso. Uno muy interesante es cargar aquellos dispositivos que solo te indican con lucecitas, a que nivel está de cargado. Es un sistema bastante poco intuitivo porque, cuando se enciende el último led, ¿significa que está ya cargado del todo o que se ha iniciado la última etapa? No hay una lógica consensuada con eso así que a veces crees que está cargado del todo y otras que ha iniciado su última etapa. Hay cargadores por ejemplo de bicis eléctricas o patines que cambia de tono y ya te avisa si esta a full o no, pero por ejemplo una power bank o esa linterna que de suerte te indica la carga que tiene… ¿cómo diantres lo sabes?
Por el amor de pon, como puede ser que pidan 90 napos por esta linterna si linternas de AliExpress de 5 euros ya alumbran mas @. @
Gracias a la impresora, puedo saber exactamente si está ya cargada al tope ya que el cargador ofrece una lágrima de amperios, y lo mejor aún es que puedo programar una hora fija todos los días para que corte la carga y así no estén esos cuatro leds frontales deslumbrando w (de noche alumbran bastante si están todos encendidos wwww).
Mi señor padre ya ha sentido también el canto de cisne de la impresora y me estuvo preguntando hace unas semanas que diantres pinta ese cacharro que parece de un hospital en la habitación jajajajaja para luego poner su bici a cargar y decirle que gracias a la impresora, podríamos saber aproximadamente la vida útil de la batería de su bici eléctrica.
En definitiva, es voluminoso y es por ello difícil de ubicar, a diferencia de los que usan los YouTubers ahí lo tiene very dificult w pero en todo lo demás los super gana de tantas maneras que mi eslogan sería pon una impresora en tu vida de no ser que encima nos costó tanto (gracias kaotchi por decir que lo compráramos aunque el presupuesto se super desmadró). No voy a cerrar la entrada porque como digo, no va a ser el tipo de contenido que llenará la entrada a saco, así que permanecer a la escucha que seguro os vamos contando de mas cosillas.
17 de enero de 2026
Una de las funciones que siempre nos ha resultado soprendente (y fue inesperada también), es la de factor de potencia, que si bien para un hogar comun y corriente no es algo muy necesario, parece que para las grandes empresas sí lo es. Lo cierto es que siempre está aportando una informaicón extra interesante y que ahora podremos comprender mejor gracias a este vídeo.
