Guía desmontaje PSP serie 1000

Desde que tengo mi PSP, dos veces han sido las que me ha tocado desmontarla del todo: una por necesidad imperiosa y otra por placer no imperioso XD.

La primera vez casi la desmonté del todo, lo tuve que hacer por culpa de una clavija Jack defectuosa, que al extraerla se quedó la punta metida en el interior del Jack y_y. En esa ocasión me tiré al ruedo sin capota XD quiero decir, no miré ningún tipo de tutorial para operar al paciente y bueno, aun no sé como fui capaz de volver a montar >< La segunda vez que la he desmontado, que fue del todo, ya si fue con tutorial. La idea era bien sencilla, comprar por ebay una carcasa así chula de color blanco y sustituir completamente la negra que vino de origen… bueno, la negriroja, por que ya cierta vez cambie la frontal y casi no hubo que hacer demasiadas cosas. La idea principal era haber echo fotos de todo el proceso y de echo las hice, pero… hubo un problema muy serio con la PSP y casi estuvo a punto de engrosar la lista de PSP difuntas del mundo y_y a raíz de eso decidí hacer algo diferente con el material que tenía para si cabe fuese más útil e interesante. Como bien dije, en esta segunda vez si utilicé un tutorial de you tube, pero era gracioso porque, te decía como desmontarla pero no como volver a montarla. Yo al menos puse las precauciones debidas, ya conocía de sobra en el berenjenal que me iba a meter.

El video es muy bueno y me ayudó bastante, entre otras cosas por que la primera vez que monté la PSP, dejé muchos tornillos sin montar y con el video pude saber cuales eran. El kit que compré venia con todos ellos, así que por eso no hay quejas. Lo que si hay quejas es que la calidad de imagen del video deja mucho que desear, y también como ya os comento, no hay un video que dice como montarlo.

Entonces lo que he decidido hacer es un tutorial llamémosle complementario al de ese video, pero indicando los pasos desde atrás a adelante, de manera que cuando vayáis a montar nuevamente la PSP, sepáis que pasos debéis de dar. Sería muy buena idea por vuestra parte que primero vierais mis fotos y luego el tutorial y decidías cual opción os gusta más. Si optáis por la mía, os recomiendo coger un cartón u otra cosa y enumerar dicho cartón con los números que he ido marcando en cada paso, así sabréis que tornillo poner en cada paso y ni os faltaría ni os sobraría ninguno. Los pasos que dan en el video y los que he publicado yo en fotos son prácticamente los mismos.

Sin más dilación, os paso las fotos de todo el proceso.

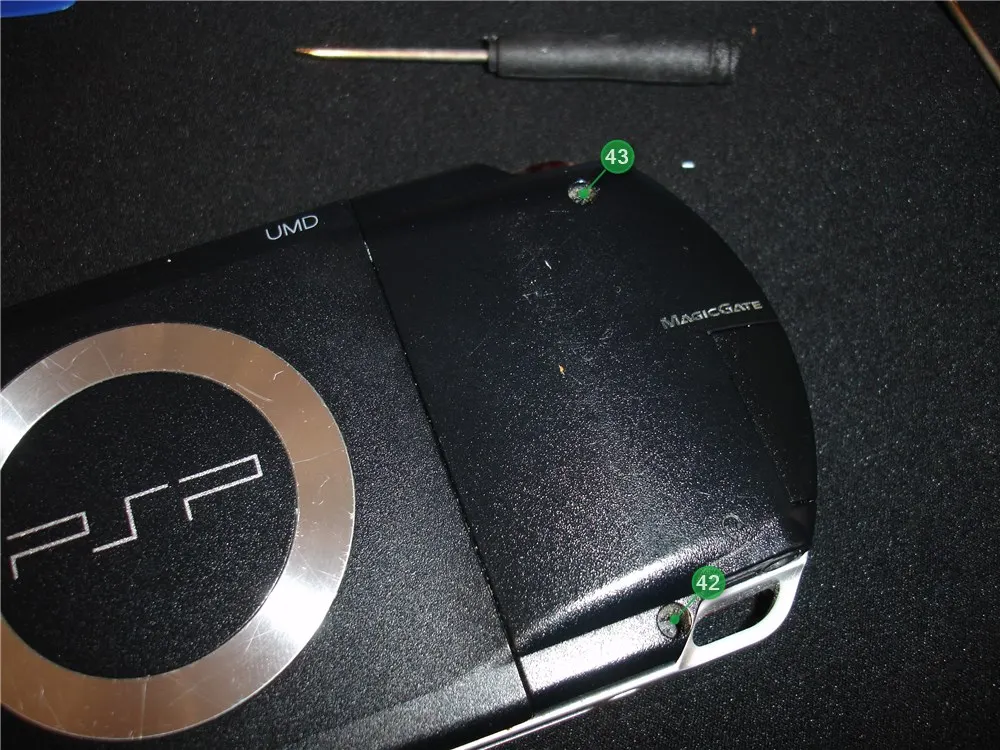

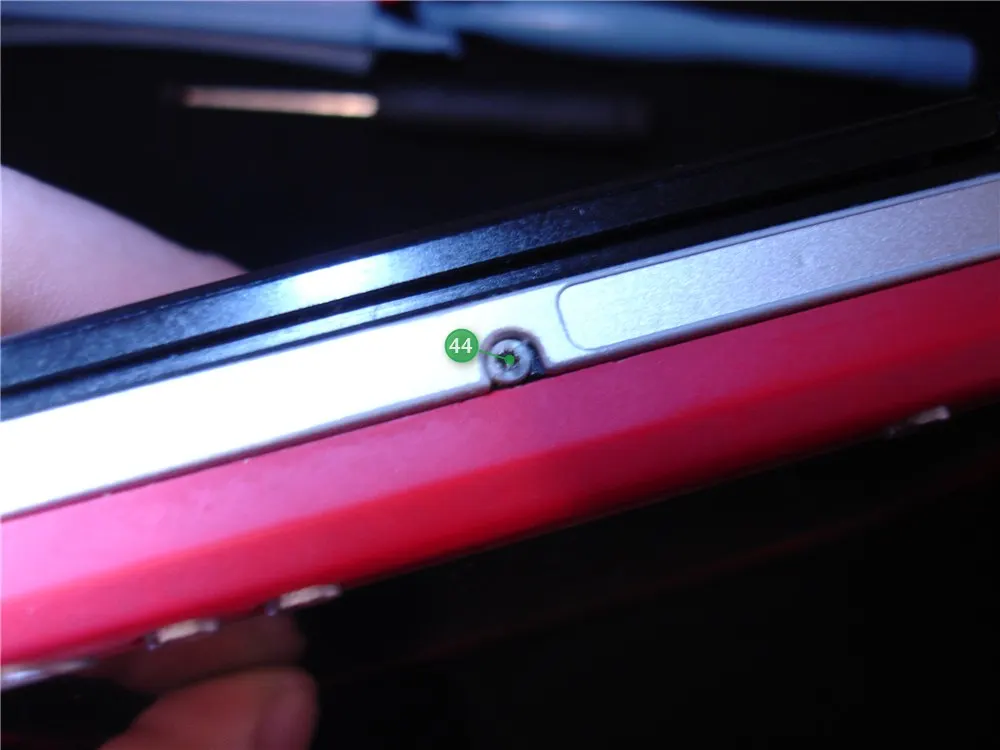

Primero extraeremos la tapa frontal, para ello debemos de hacer los pasos del 44 al 38.

001
002
003

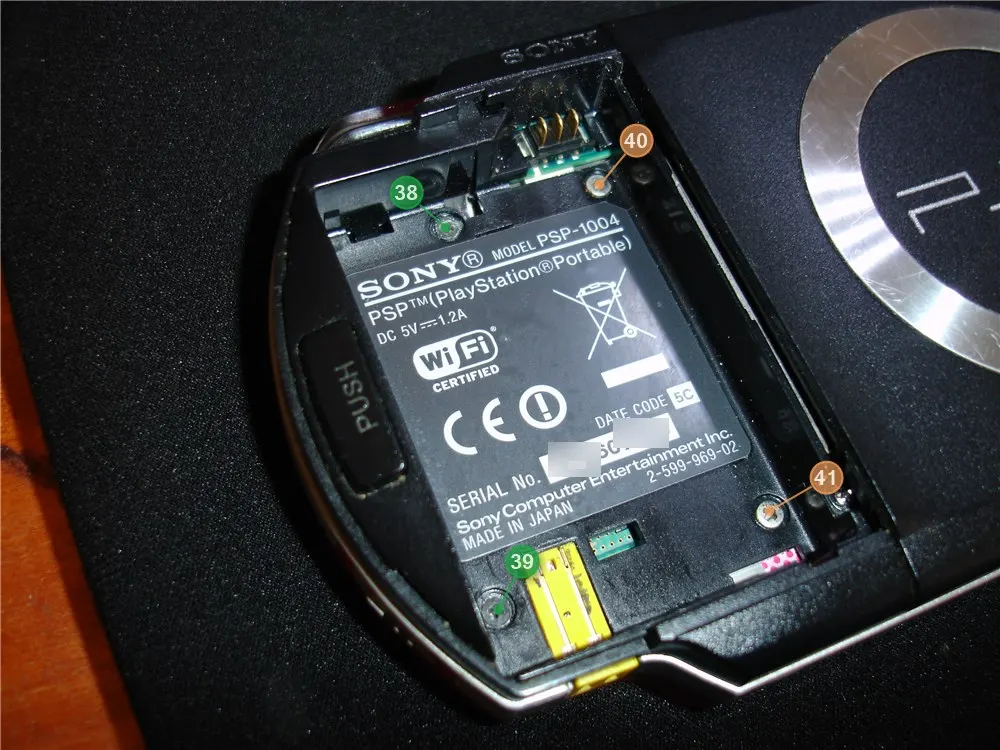

Cuando volváis a montar la PSP, debéis tener cuidado con el 40 y el 41, sujetan a la pantalla y no deben ir excesivamente apretados

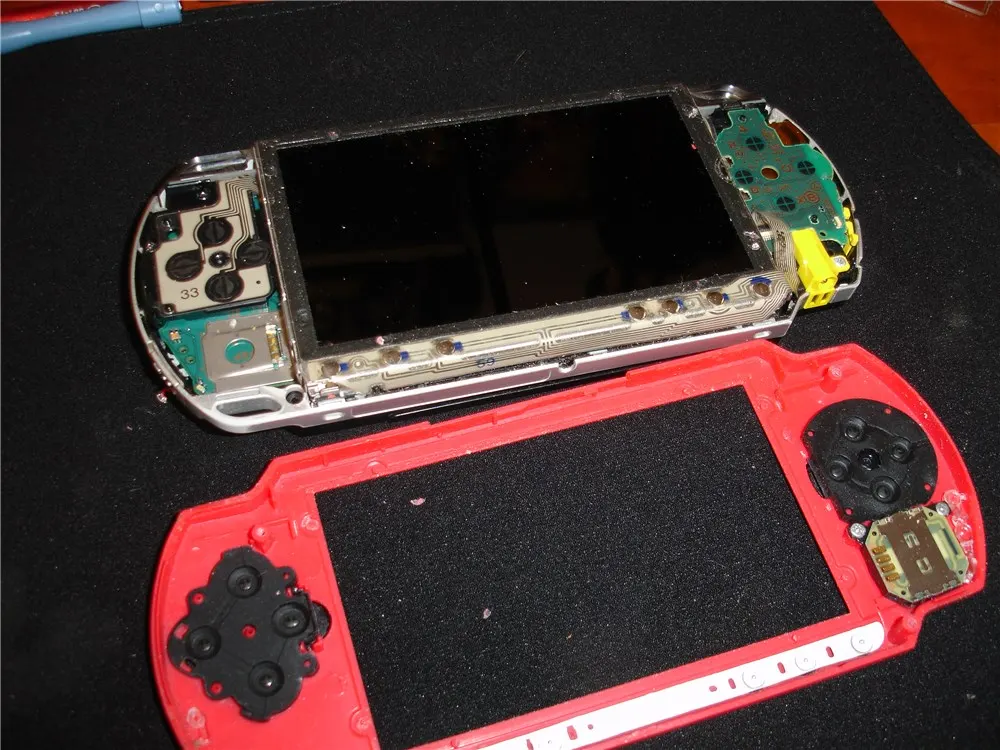

La tapa frontal ya puede extraerse fácilmente.

004

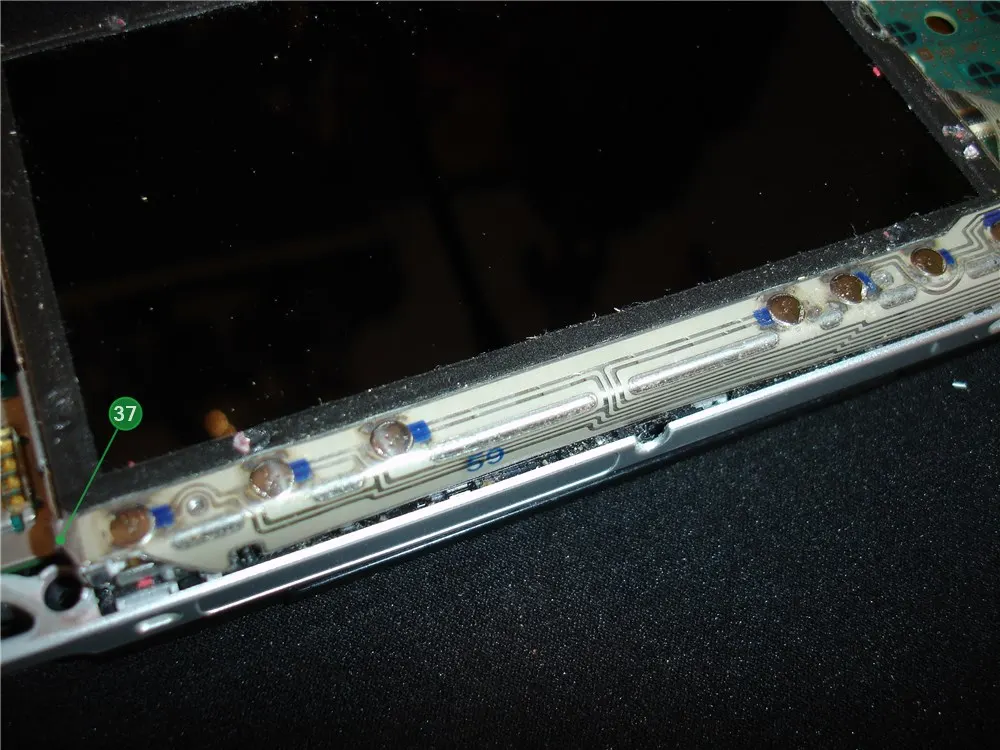

Ahora toca quitar los controles que hay debajo de la pantalla, para ello debéis hacer palanca desde el punto 37 con un destornillador plano. En el tutorial he visto que quitan la tira de botones pero es mejor que salga con el soporte inferior, evitaréis problemas al montar.

005

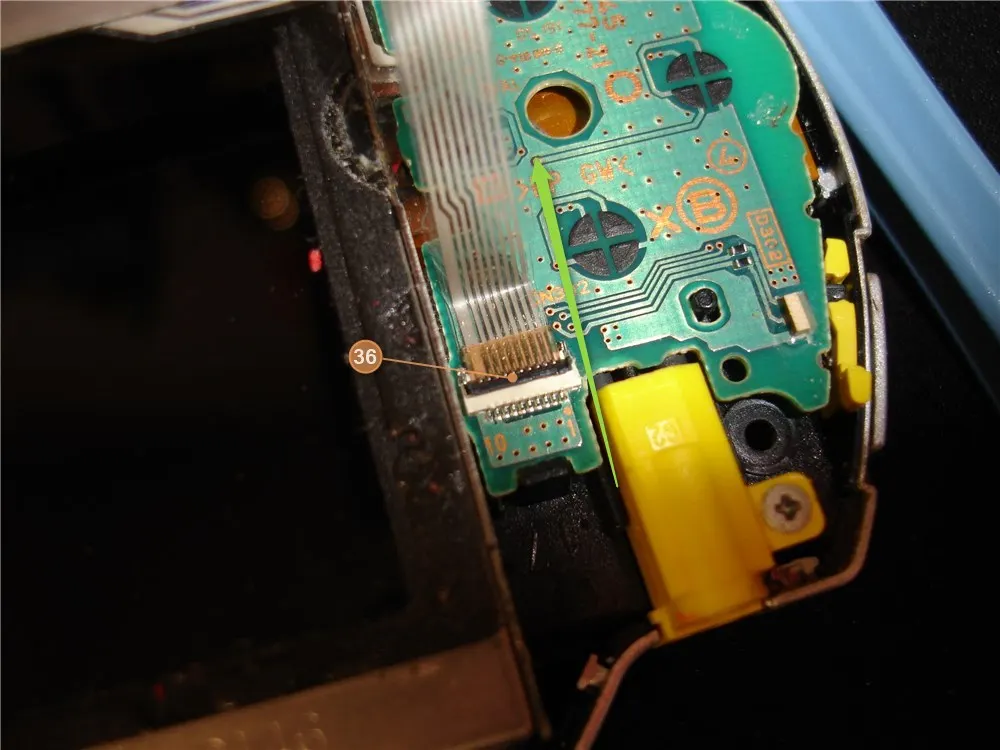

El paso 36 permite desconectar la placa de control frontal de la placa de los botones de acción. Levantar con delicadeza la tapita negra y tirar de la faja.

006

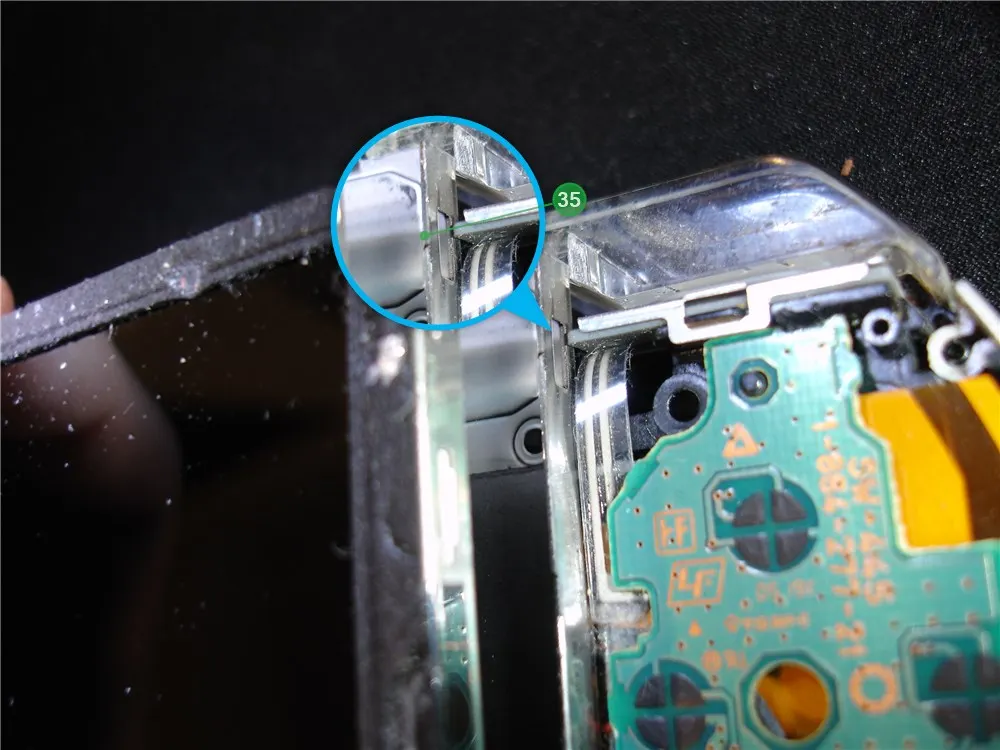

Con estos pasos que hemos dado, ya es posible extraer parcialmente la pantalla. El paso 35 nos indica que hay que hacer palanca entre el soporte de la pantalla y la propia pantalla. Saldrá casi sin esfuerzo del resto de anclajes.

007

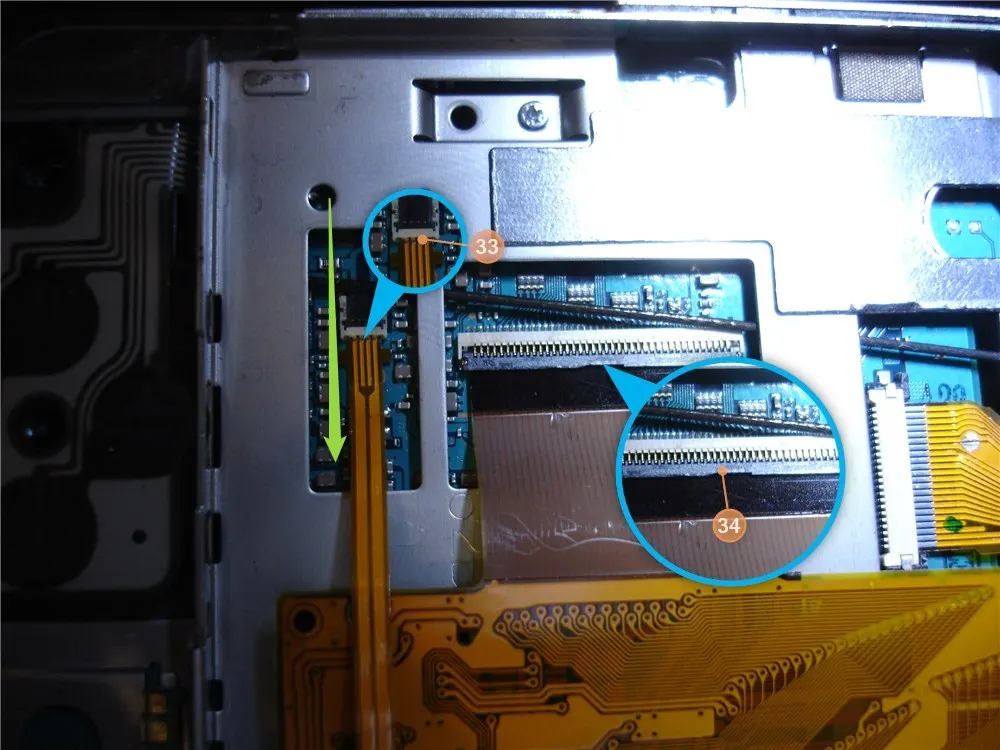

Toca desconectar la pantalla de la placa base, para ello tirar de la faja de retroiluminación (paso 33) y del 32 levantar la tapita y la faja de datos saldrá por si sola.

008

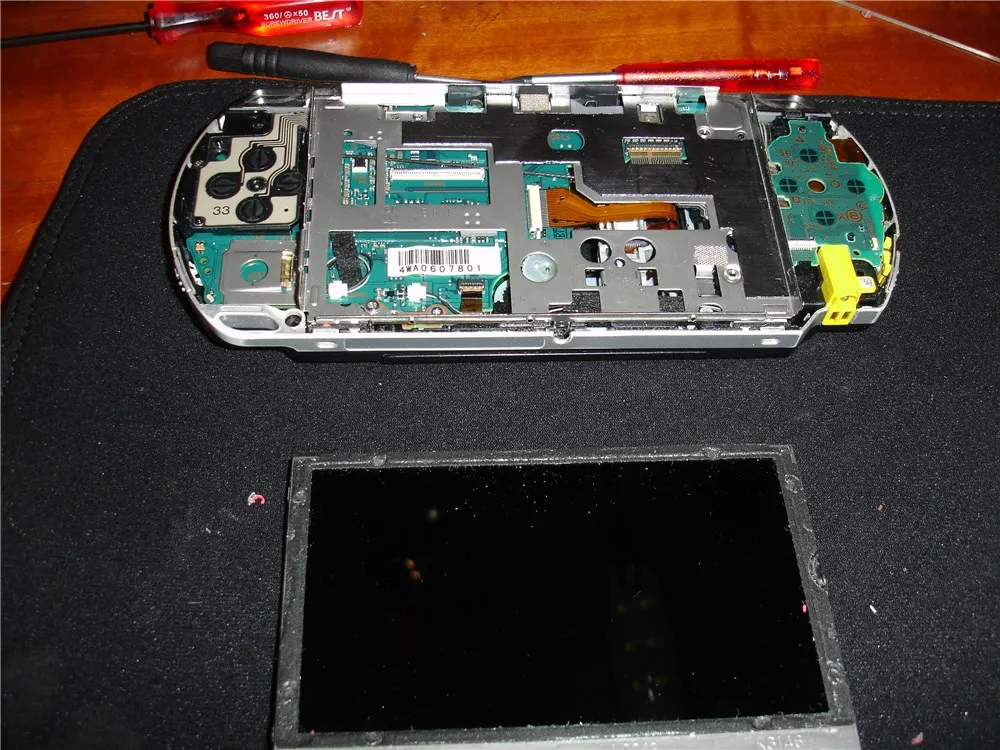

La pantalla ya está extraída. Guardarla en un lugar seguro, por favor ><

009

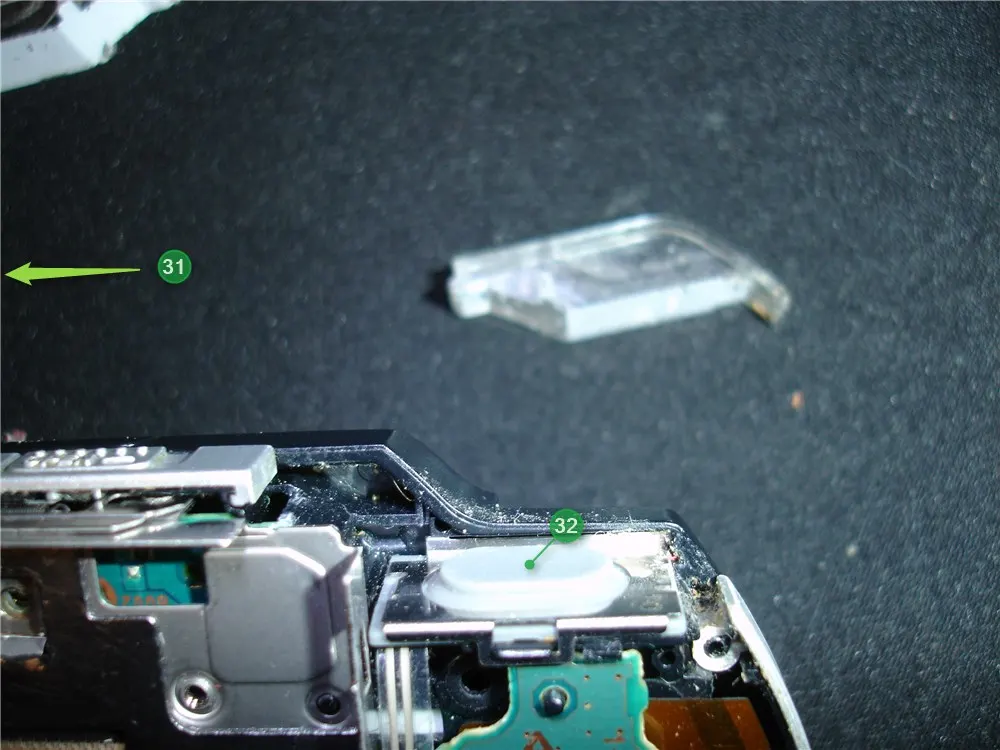

Los gatillos caerán por si solos en los pasos 32 y 31. Dejaran a la vista los botones. El del paso 32 van con la placa de los botones de acción (próximamente paso 19) y los del 31 con el botón direccional (próximamente en el paso 21)

010

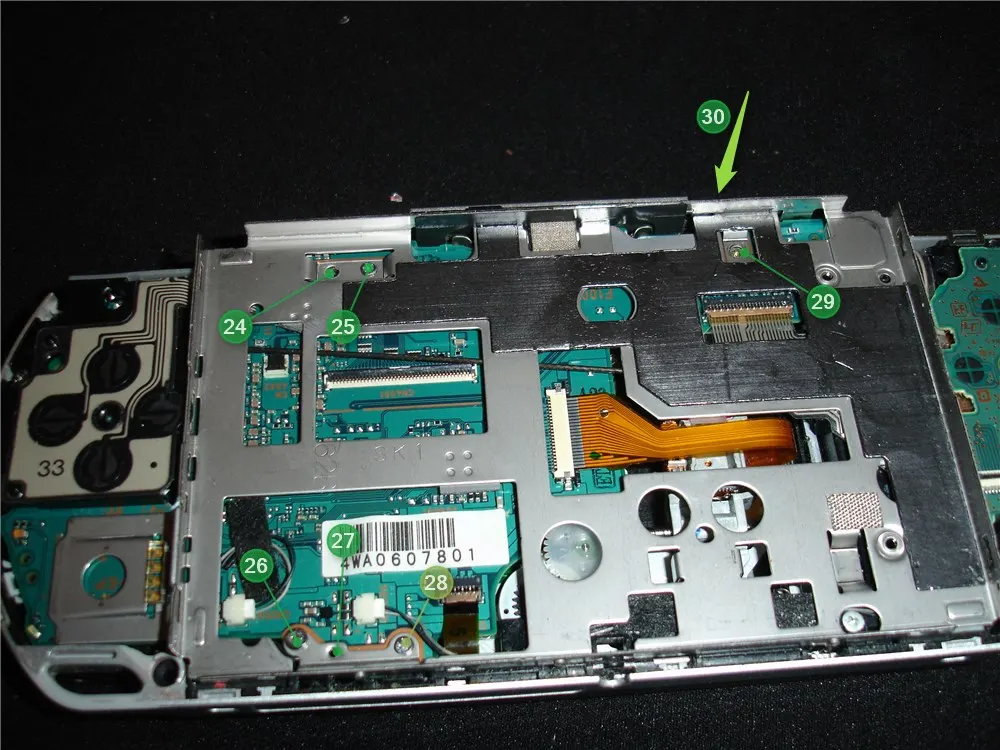

Toca desatornillar el soporte de la pantalla y del mando analógico, son 6 tornillos de estrella en total. El paso 30 indica que deberéis accionar el botón de apertura de la tapa de UMD.

011

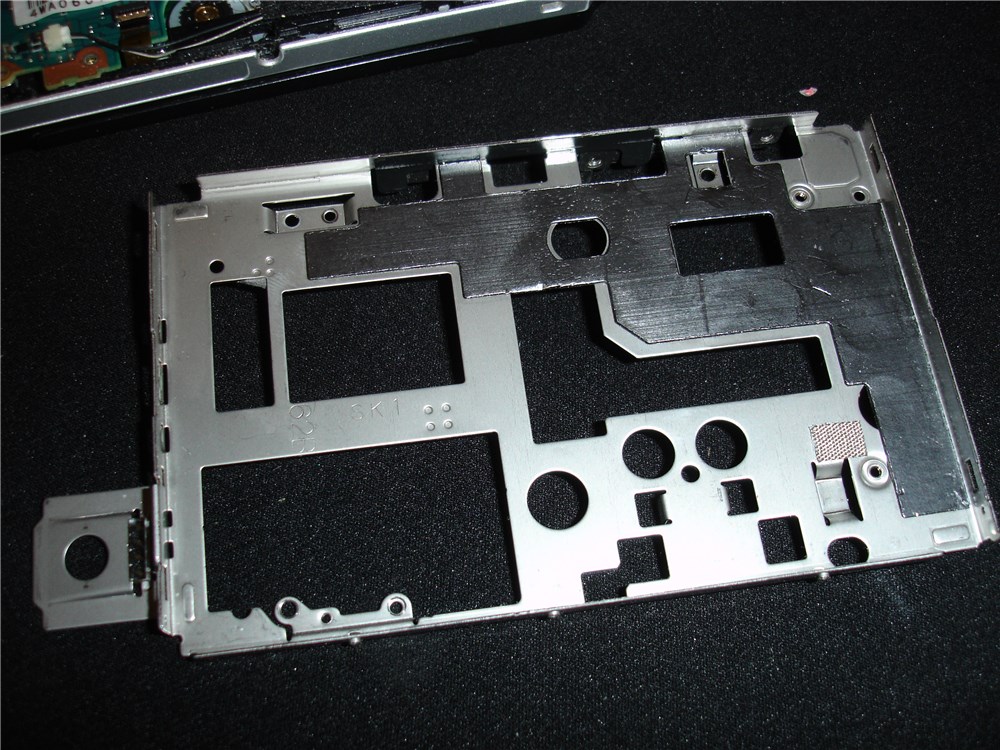

Y aquí está el susodicho soporte.

012

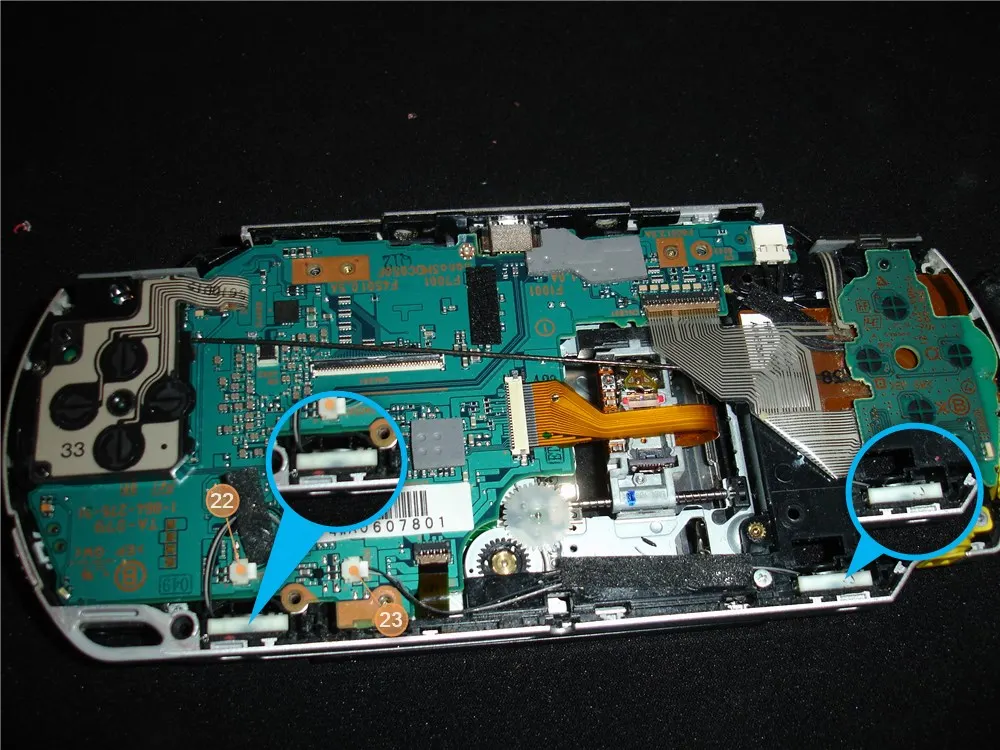

Ahora toca extraer los altavoces. Los conectores 23 y 22 son un poco para chicos fuertes pero delicados. Tirar de ellos o hacer palanca, como prefiráis. Cuando estén desconectados, podréis extraerlos. Cuidado con las tiras que pegan los cables a la placa.

013

No he llenado la pantalla de flechas para no hacerlo demasiado confuso. Ir con cuidado al tirar de los cables.

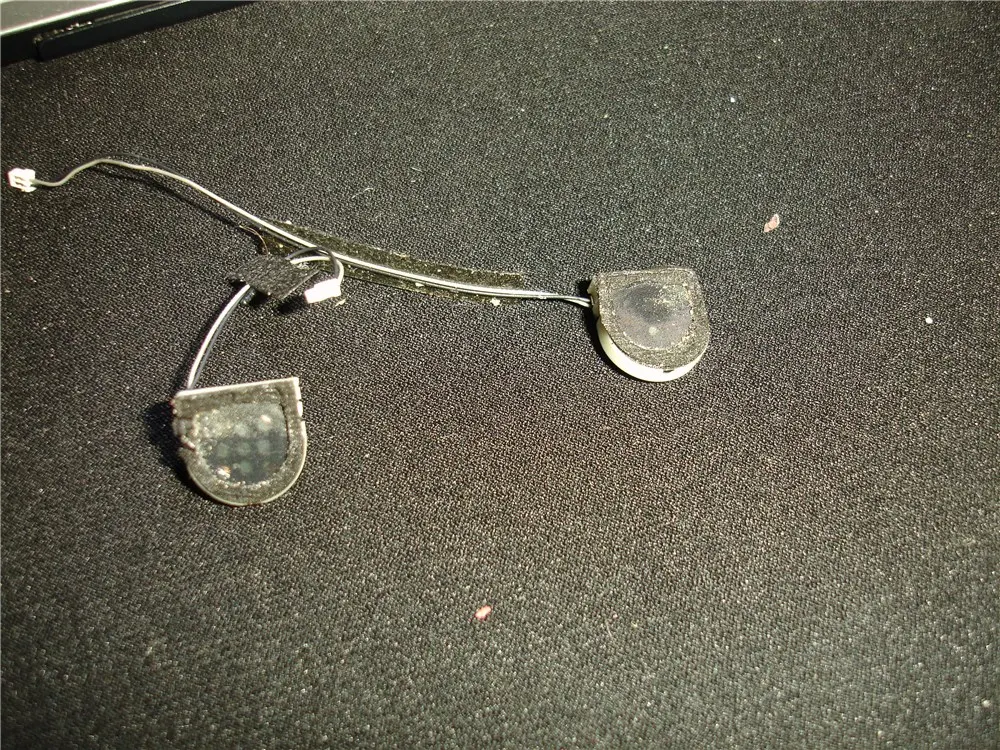

Y en la siguiente foto, el detalle de los altavocillos.

014

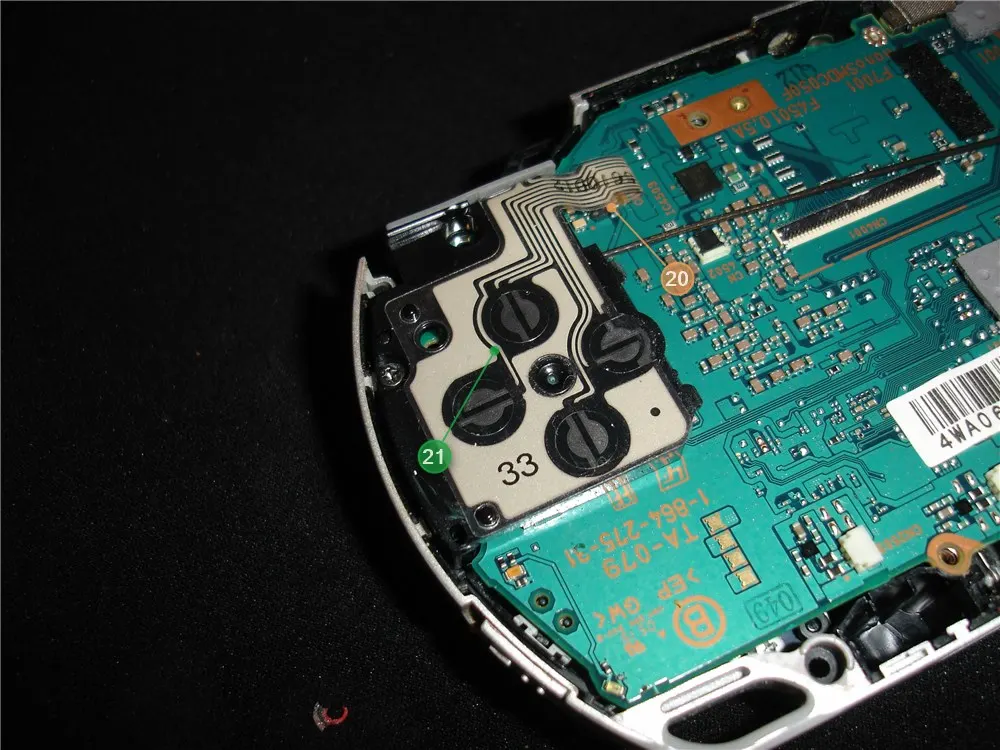

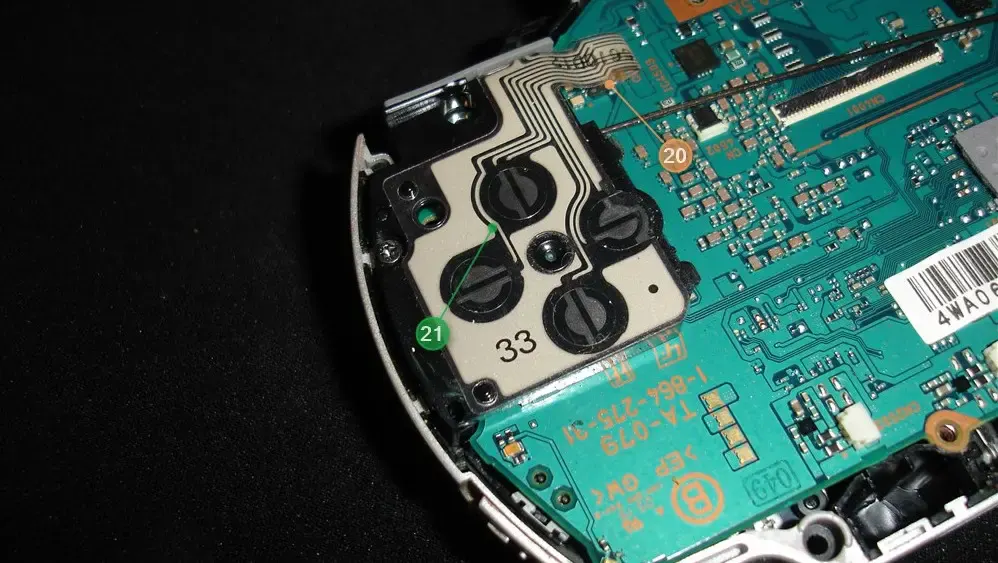

Toca extraer la cruceta, para ello giramos el cuerpo de la cruceta como si pasáramos página de un libro y le soltamos del paso 20.

015

Tener mucho ojo con este tipo de soportes, son muy frágiles, sobre todo el 19.

016

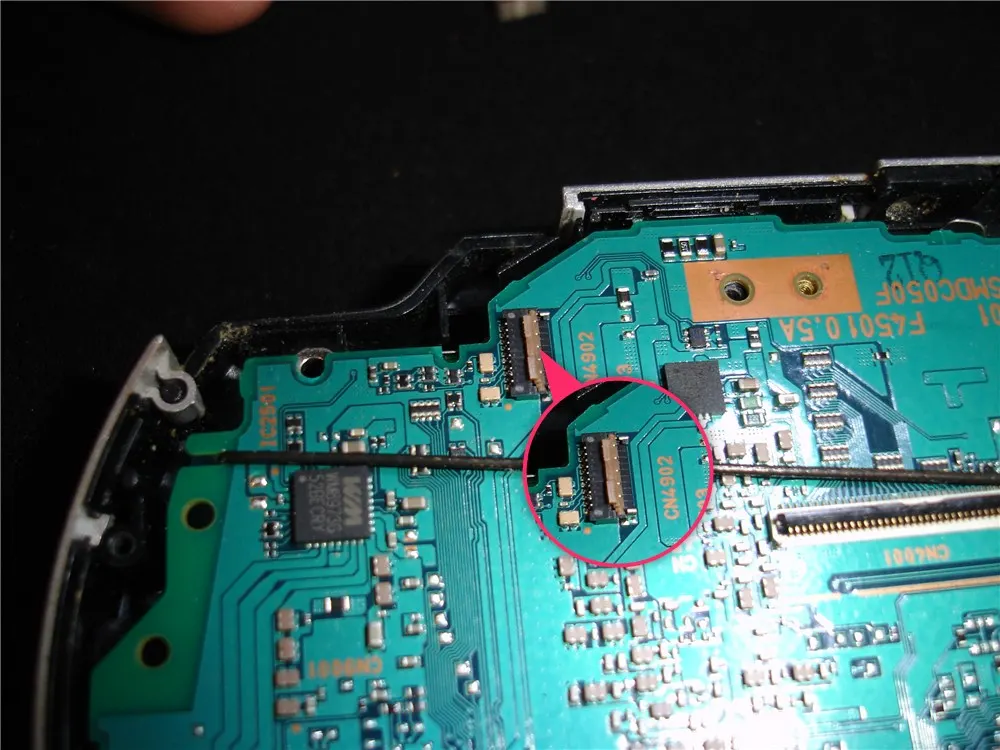

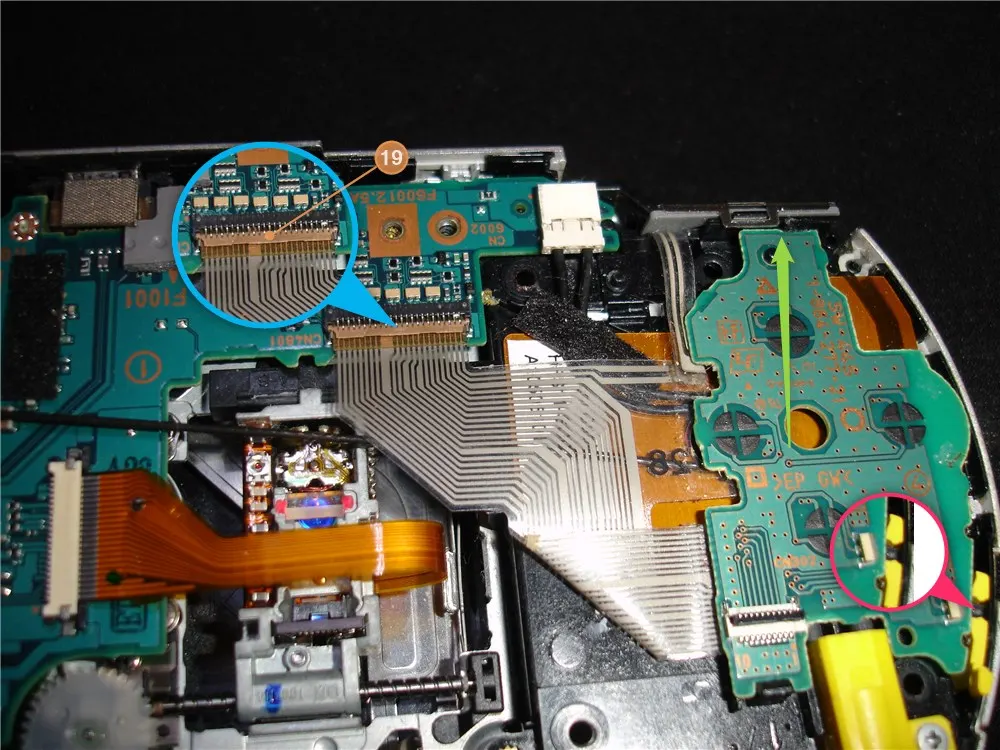

Toca extraer el paso 19, uno de los más delicados. Si fastidiáis el fleje que hace de cierre de la faja, la PSP quedará inutilizada ya que esa placa es la que gobierna el encendido de la PSP.

017

Otra de las cosas a tener en cuenta son los swith, son súper delicados, pueden soltarse o salir disparados. A la hora de montarlos, extremar las precauciones, si parte el de encendido, tendréis un serio problema.

018

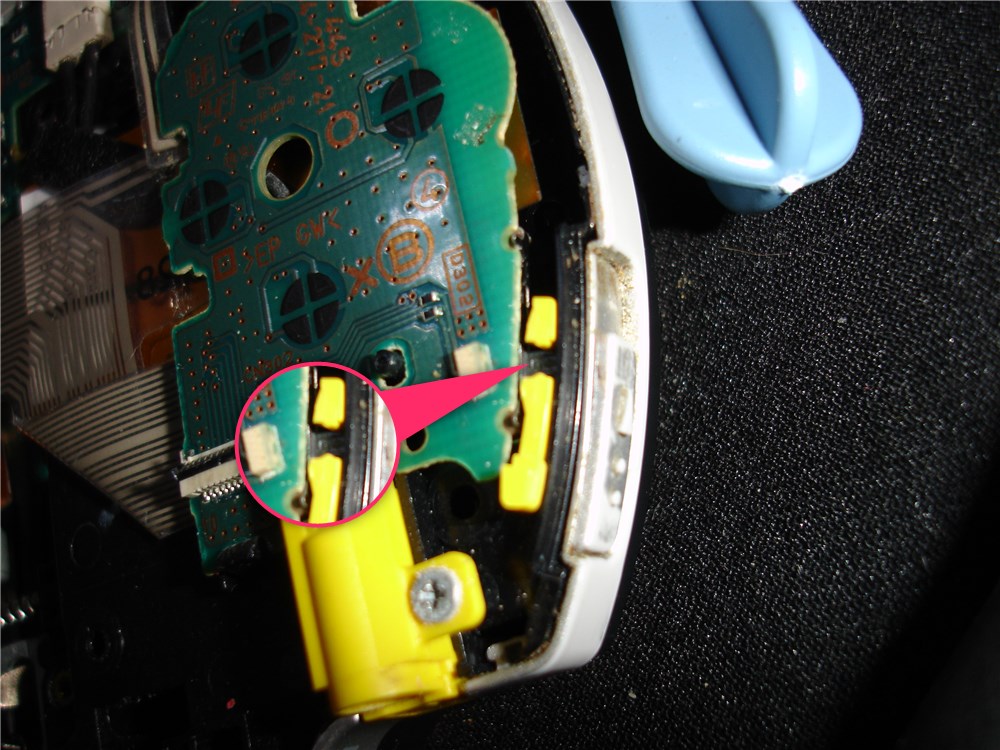

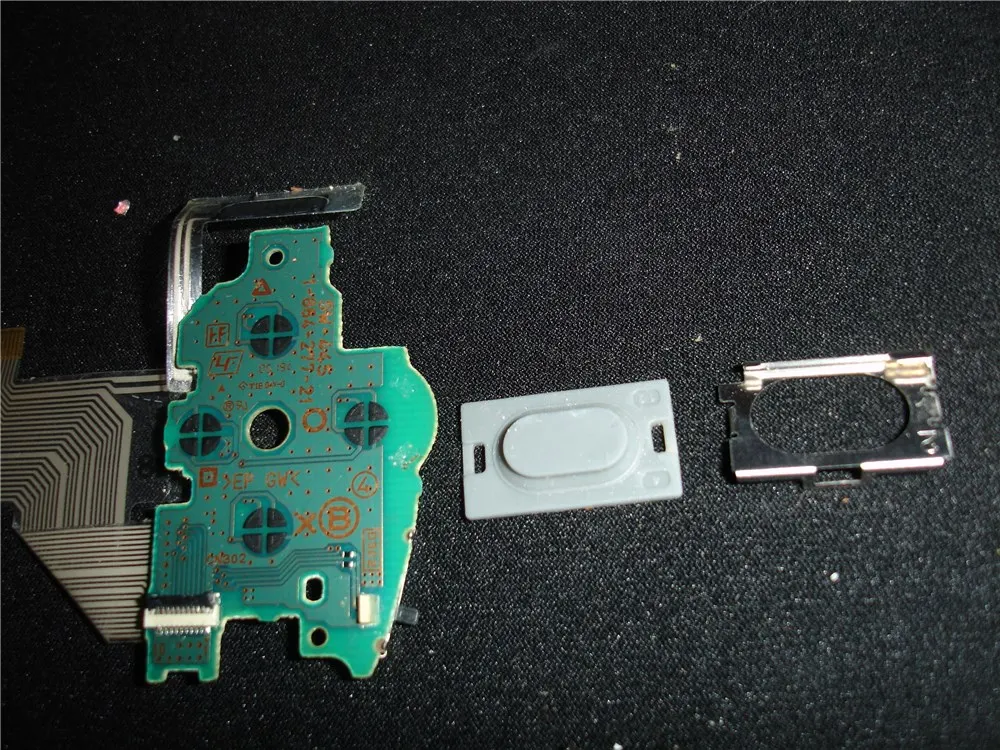

Este es el detalle de la placa de los botones de acción y el gatillo R. Intentar dejar el botón de encendido en la posición de bloqueo y lo mismo con el botón externo (el que accionamos cuando la PSP esta entera).

019

Toca extraer el conector del adaptador de corriente. Destornillar el paso 18 y tirar del conector.

020

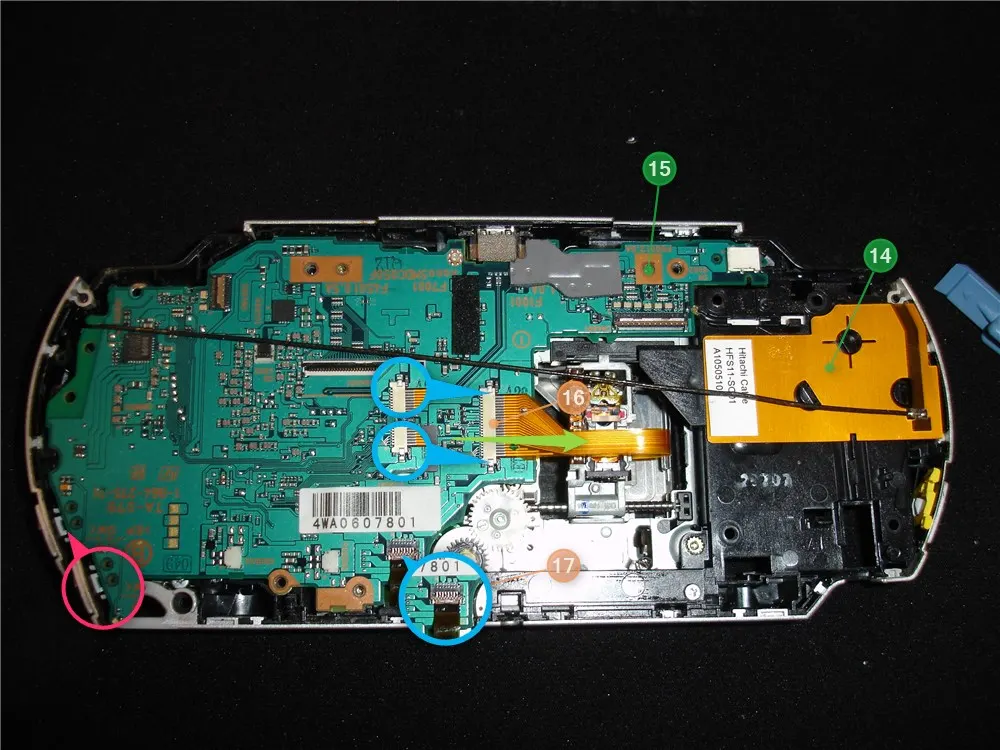

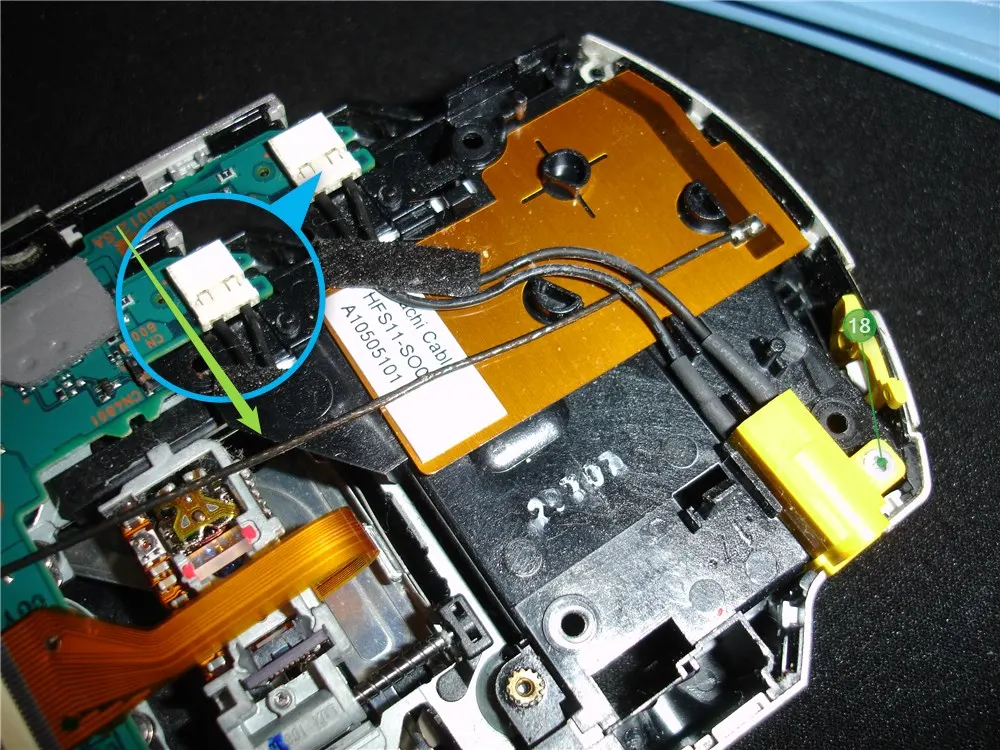

El cable del la antena de Wi-fi (paso 14), la faja del paso 17 (alimentación del conjunto de la lente), la del 16 (faja de datos del conjunto de la lente) y el tornillo 15 son los últimos pasos que tenemos que dar para poder extraer toda la placa en la siguiente foto. Mención especial al paso 16, el anclaje de la faja es totalmente distinto al de los demás. Dos seguros laterales (ampliados en la imagen) son los que fijan la faja. No tiréis de la faja sin antes haberlos liberado.

021

Ojo con el swith del Wi-fi, dejarlo en posición off, lo agradeceréis al volver a montar la PSP

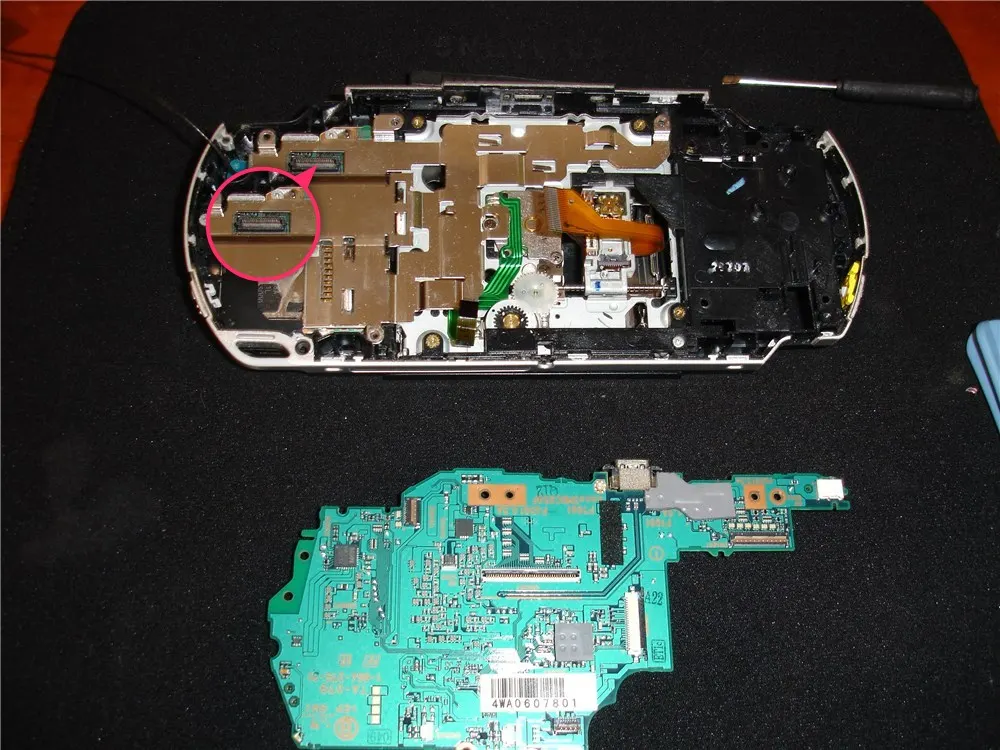

En la siguiente foto ya he extraído la placa base. Cuesta un poco sacarla por que va conectada en el conector que he marcado con un redondelito rojo.

022

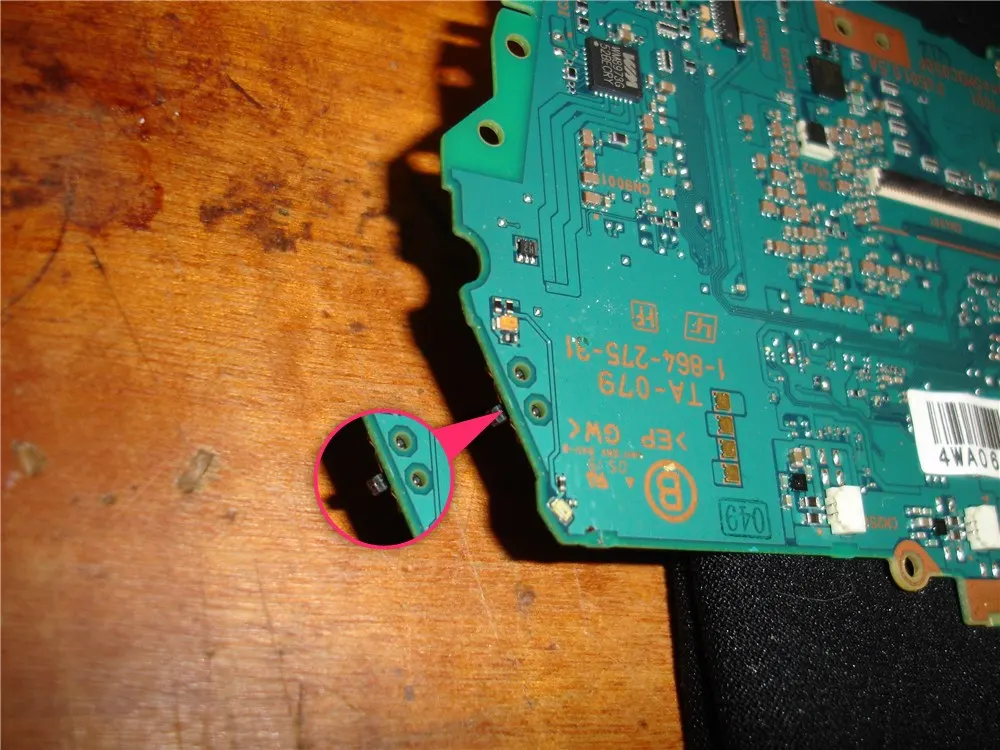

Foto del detalle del swith del wi-fi. Mucho cuidado con ellos.

023

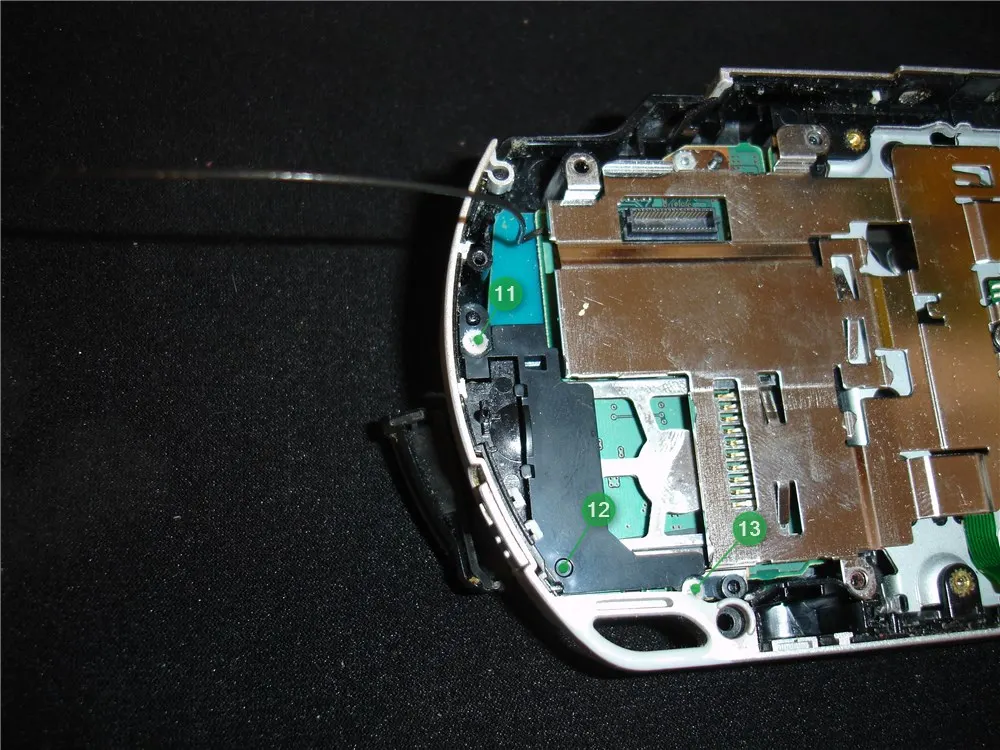

Los pasos 13, 12 y 11 son tres tornillos de estrella. Nos permitirán sacar dos piezas.

024

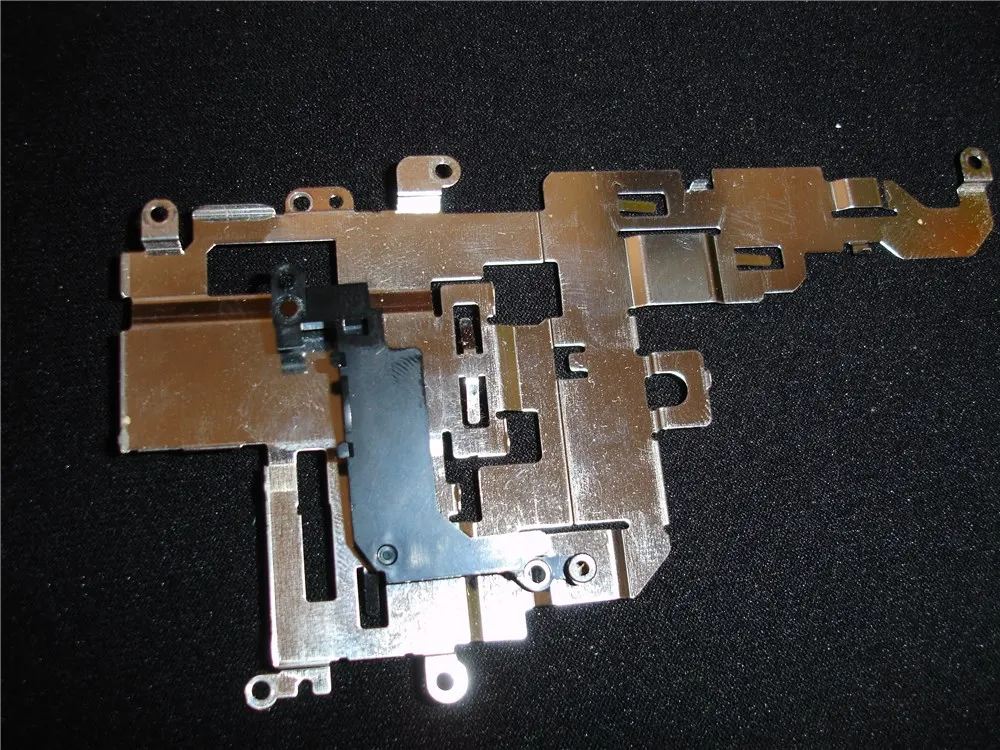

025

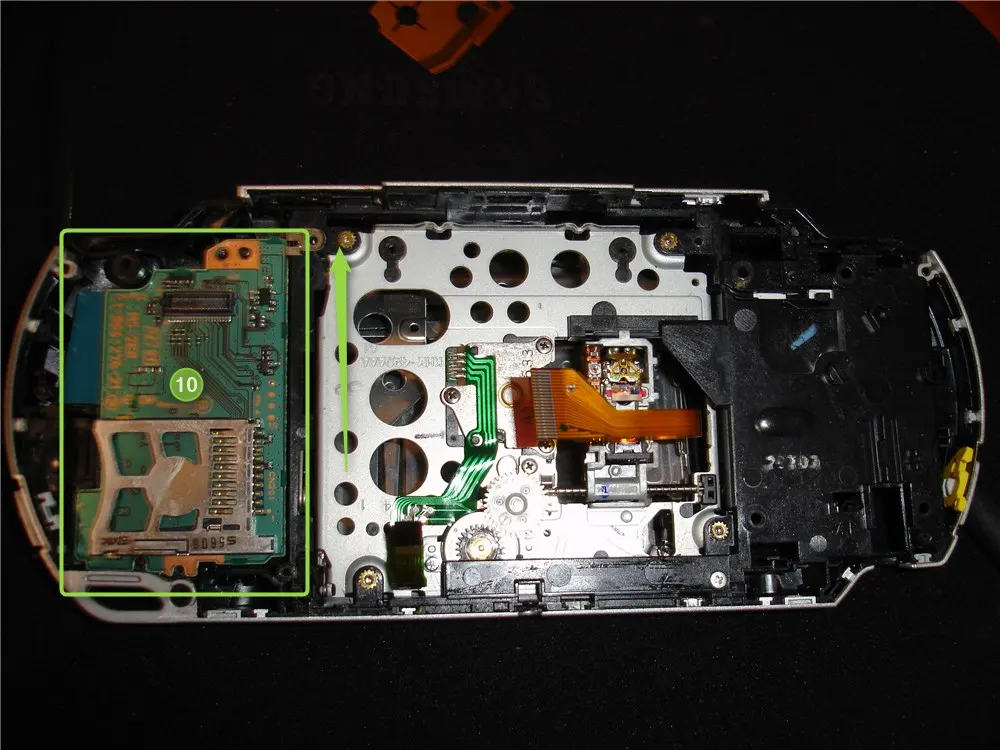

La placa del lector de tarjetas ya la tenemos al alcance. No lleva ningún tipo de tornillo.

026

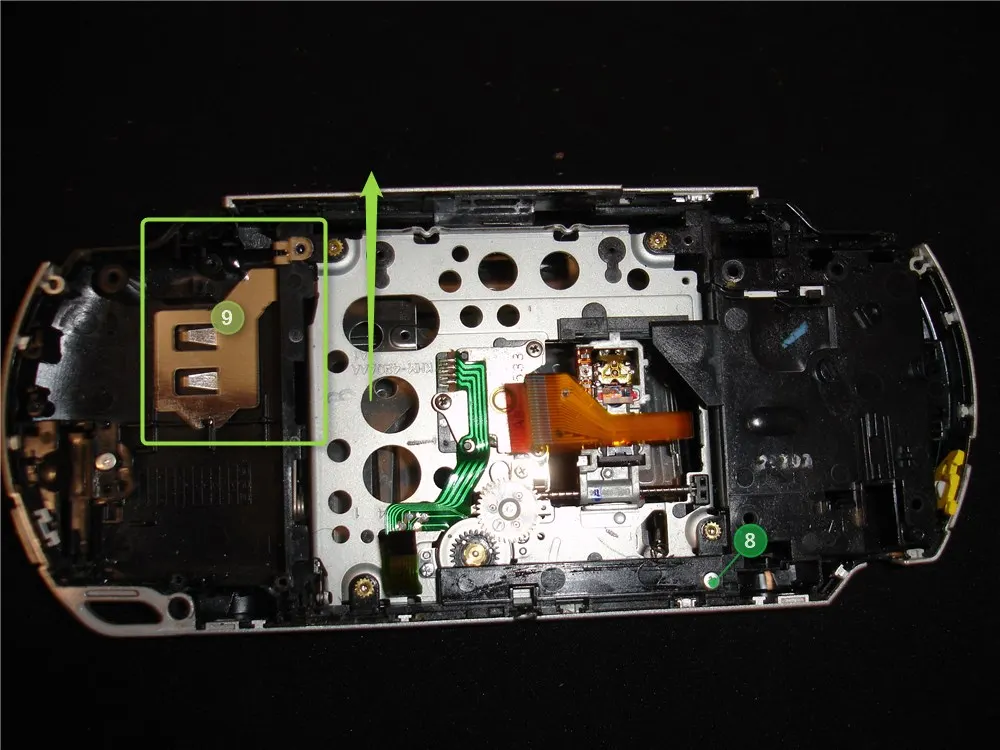

El paso 9 tampoco lleva ningún tornillo, es fácil de extraer. El paso 8 es el tornillo que hace de fijador de la tapa trasera, la del UMD. Es de los tornillos más innecesarios de la PSP.

027

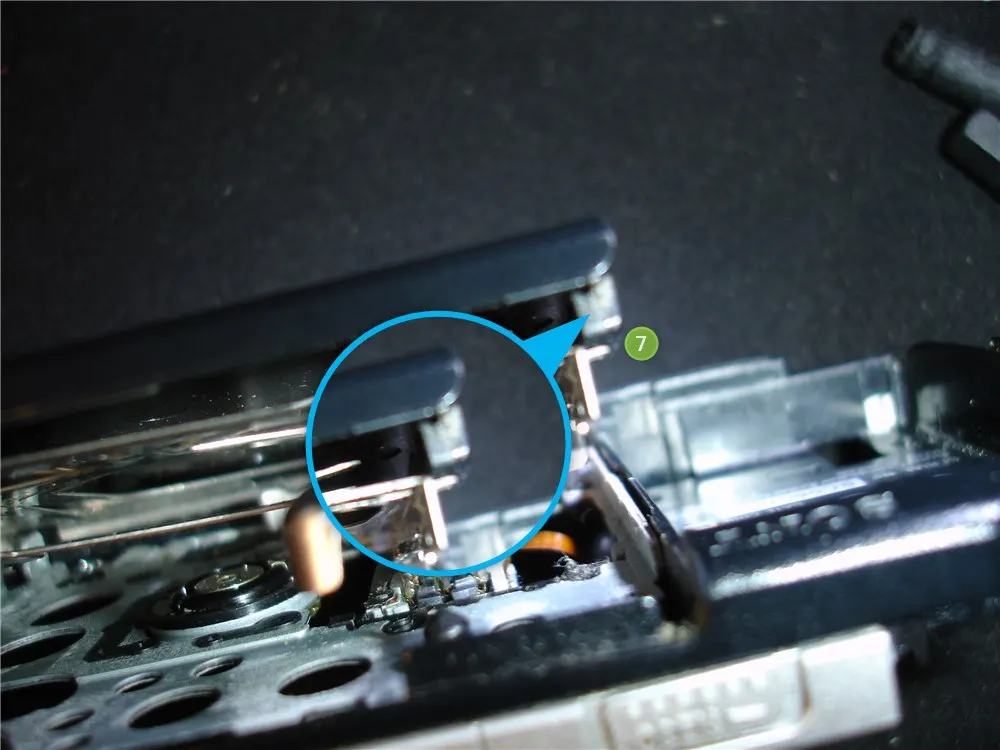

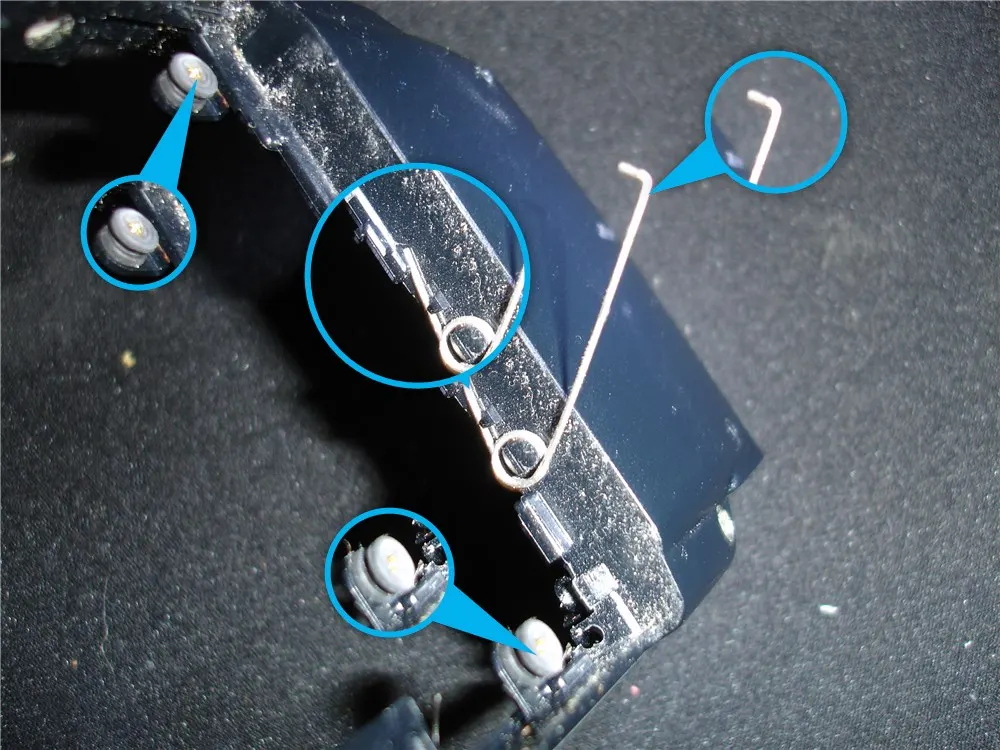

El detalle de los anclajes superiores de la tapa trasera es el paso 7. Se me olvidó hacer de la parte de abajo y_y No tiene mucha complicación pero es probable que estén muy pasadas las piezas que hacen se apertura de la tapa (las de abajo que no se ven). Si se os parten al extraerlo o al montarlo, la tapa quedará suelta. No sufráis, montarla sin problemas, más adelante con la PSP montada del todo es fácil de poner y no se soltará, pero eso si, no pongáis el tornillo del paso 8.

028

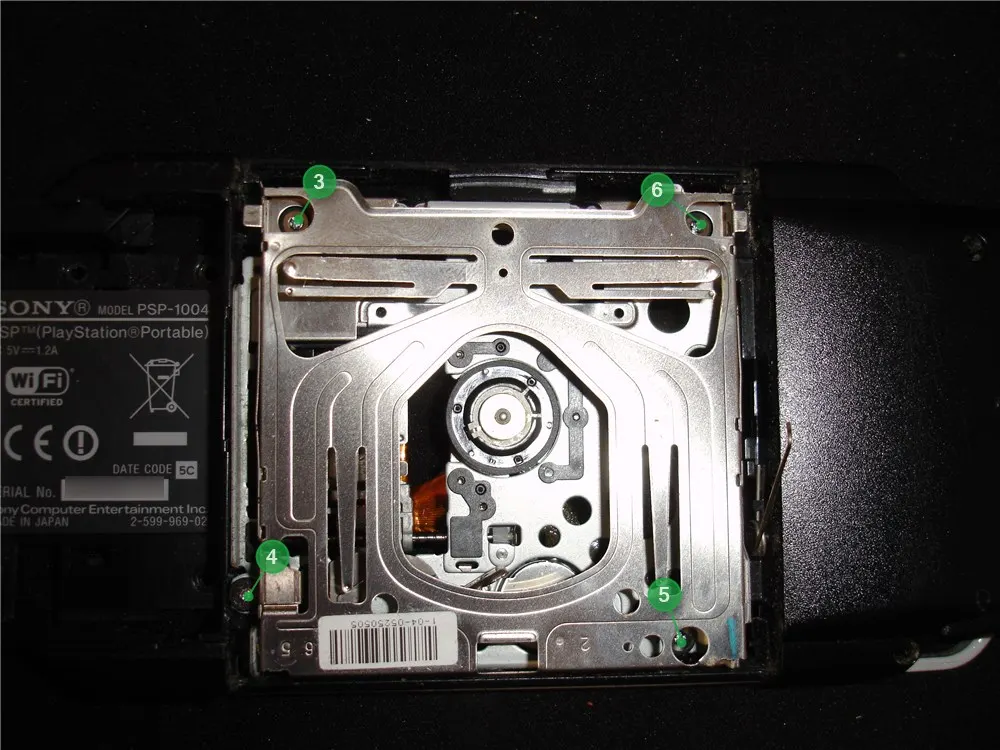

Los tornillos 3, 4, 5 y 6 son los que fijan el conjunto lector del UMD a chasis.

029

Para aquellos que vayáis a cambiar totalmente la carcasa, les dedico la siguiente foto:

030

La carcasa que yo compré no tenían los amortiguadores del chasis, que son esas cosas circulares destacadas. Los otros círculos os indica como deberá ir montado el muelle de la tapa del UMD.

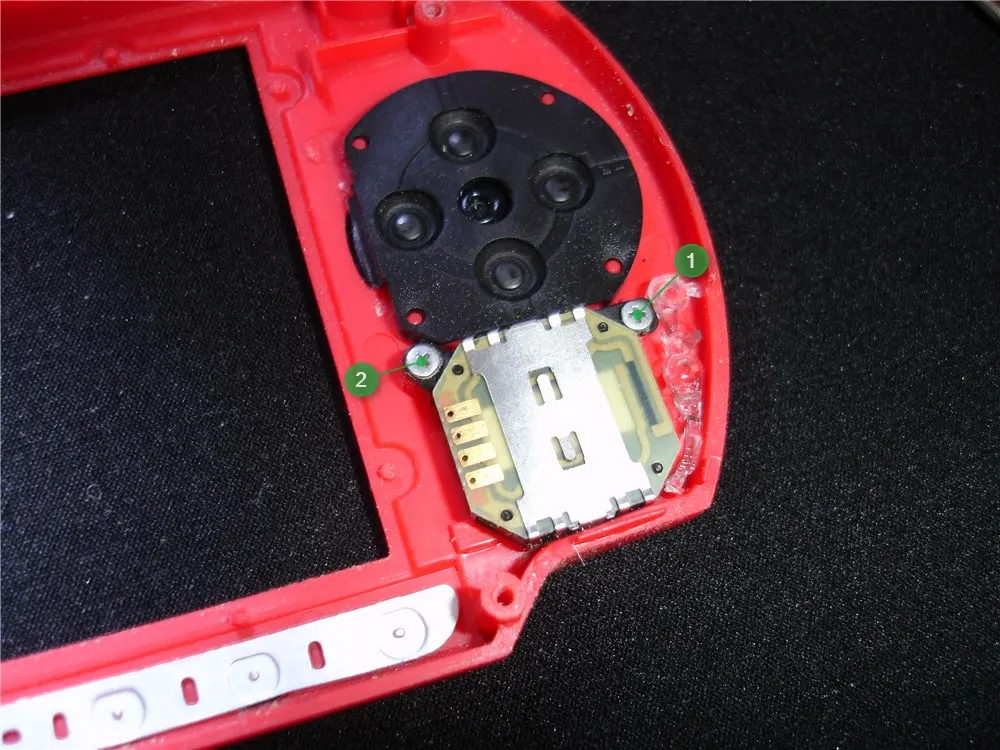

Y ya los dos últimos pasos, desatornillar el mando analógico.

031

Como ya comento durante el tutorial, la faja del paso 18 es una de las más peligrosas, de echo a mi se me ha roto y me ha costado horas de sufrimiento para encontrar la solución para repararlo (a parte de gastar dos palillos de dientes y cerca de seis centímetros de cinta de doble cara fina ><). La carcasa que me mandaron estaba defectuosa, las piezas no encajaban bien y provocaba que la PSP no encendiera, y a raíz de intentar hacer que encendiera, de tanto manipular el conector que os comento, terminó por estropearse. Id con mucho cuidado, por favor, meterle mano a una PSP no es moco de pavo, incluso con una ayuda tan grande como este tutorial que he redactado.

Un saludo a todos y gracias por leer^^
