consejos para mantenimiento de portátiles (hardware)

Una de las tareas más difíciles a las que uno se debe enfrentar como usuario habitual de pc es el mantenimiento a nivel de hardware. El uso y el paso de los años tienen un efecto perjudicial sobre ellos, y se hace inevitable tener que abrirlo para realizar dichas tareas de mantenimiento.

Los equipos de sobremesa normalmente no ofrecen apenas dificultad, que sea más o menos complicado depende en gran medida de lo organizado que esté el interior, de como estén los componentes instalados y del diseño interno de la propia caja. De todas las tareas a efectuar, el microprocesador y la unidad de disipación de calor son los que más atención requieren pues al ser unos componentes sumamente delicados, una mala reinstalación o un manipulado deficiente puede terminar traduciéndose en un daño aun mayor del que se pensaba dar solución.

Efectuar el mantenimiento de un equipo de sobremesa tiene su intríngulis, pero efectuar el mismo mantenimiento a un portátil es aun más complicado y difícil de llevar a cabo, pues las posibilidades de fracasar y liar alguna son aun más grandes. Un equipo de sobremesa, con que hayas desmontado alguna vez uno, puedes hacerte a la idea que todos son prácticamente iguales, y puedes sin problemas pasar a otro que los conocimientos adquiridos los puedes emplear, pero con los portátiles no pasa igual. Son todavía más delicados y cada fabricante hace lo posible para que su portátil sea eficiente y a la vez, duro de verle las tripas. Las probabilidades de que el enfermo muera en la operación son muy elevadas y_y

Ante tal situación solo quedan dos opciones: Resignarse y llevarlo a una tienda a que lo hagan, o armarte de paciencia y hacerlo tu mismo.

Nosotros en takoyaki888 somos mas bien de los segundos y encima, nos va el riesgo ><, bueno, no es eso, en realidad llevamos tiempo ofreciendo soluciones a problemas así (podéis encontrarlos si hacéis clic en el tag «bricolage», al final de esta entrada) y en esta ocasión, después de que el pobre Vaio sufriera una avería el mes pasado con la pantalla, no me quedaba más remedio que ponerme manos a la obra y meter al pobre enfermo en el quirófano.

Mi idea era haber echo un video y subirlo a YouTube, pero no pudo ser. Reparé el portátil en un sábado libre que tuve y no pude pedir ayuda a nadie para que hiciera de cámara y me fuera gravando a lo Frank de la Jungla jajajajaj me habría echo ilusión ponerme así como él a dar órdenes XD

En cambio hice fotos, unas cuantas. De todas ellas, he elegido las mas significativas y las he distribuido como en apartados y he transformado la idea del video en una guía de consejos para poder efectuar mantenimiento a portátiles.

Lo que he dicho más arriba es cierto, cada portátil es un mundo y muchas veces conviene antes tirar de YouTube y buscar nuestro portátil en concreto y ver lo factible que es, antes de meterles el visturí. Si llegara el caso, se puede seguir los pasos de dicho tutorial, pero hay normas, consejos, que han de seguirse a rajatabla, sea lo que sea que vayamos desmontar y reparar. Siguiéndolos, os pondrán mucho más cerca del éxito y dejaréis al fracaso llorando de impotencia ><b

Os digo ya de antemano que todos son de obligado cumplimiento, y si por alguna razón os falta algo, ¡ni se os ocurra abrir el portátil!

Si hay que sanear, ¡se sanea!

El enfermo

No hay doctor sin enfermo y en este caso, pues como que no iba a ser menos. Mi Vaio modelo vpceb2m1e, es un equipo que bueno, compré hará ya cosa de siete meses de segunda mano, y hasta la fecha me había funcionado realmente bien. De un tiempo a esta parte, notaba que se calentaba demasiado, hasta tal punto que en la parte de debajo del teclado, el calor era elevado y a veces poner las manos ahí como que paraban poco tiempo ahí apoyadas. Instalé un programa para verificar la temperatura y llegaba a puntos que marcaba unos 72 grados, algo que veía como normal, siendo un i5 como es y teniendo la gráfica en un chip aparte. A parte era verano, con lo cual, en una habitación que a las 6 de la tarde hacía cerca de 33 grados, como que lo consideraba normal.

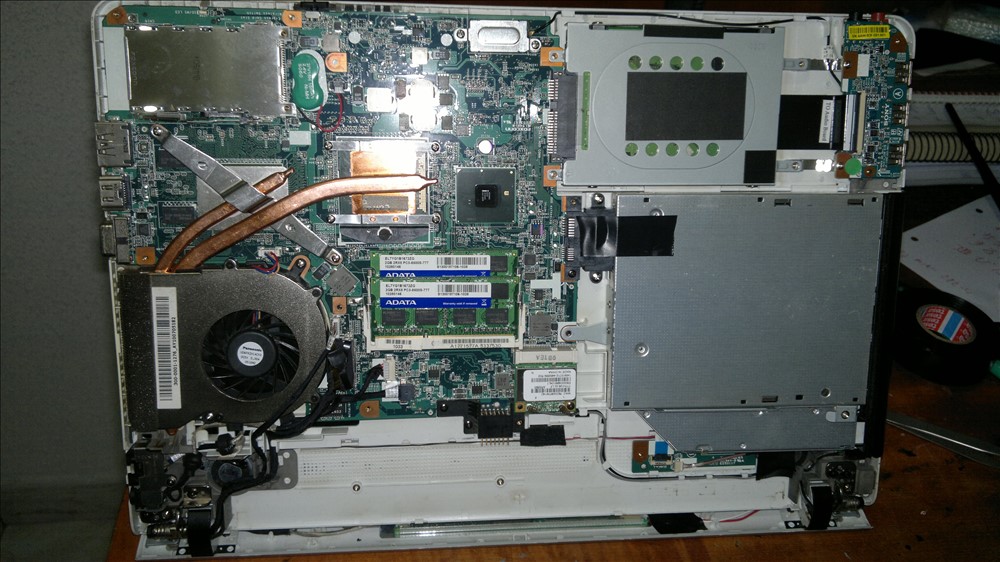

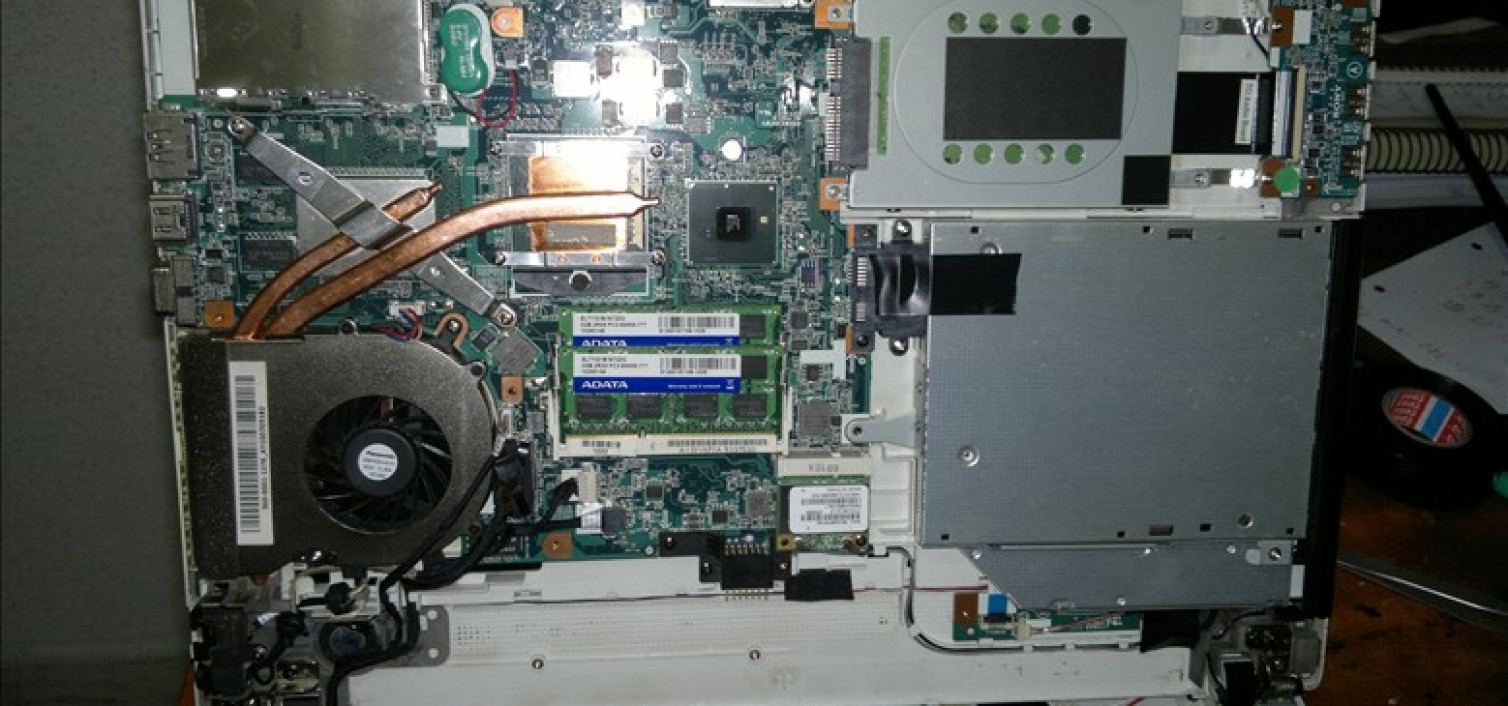

Una avería en la pantalla ya me obligó a meterle en quirófano y sustituir el cable que comunica la placa base a la pantalla. Para hacerlo, había que llegar a lo que veis en la foto debajo de estas líneas.

Objetivo

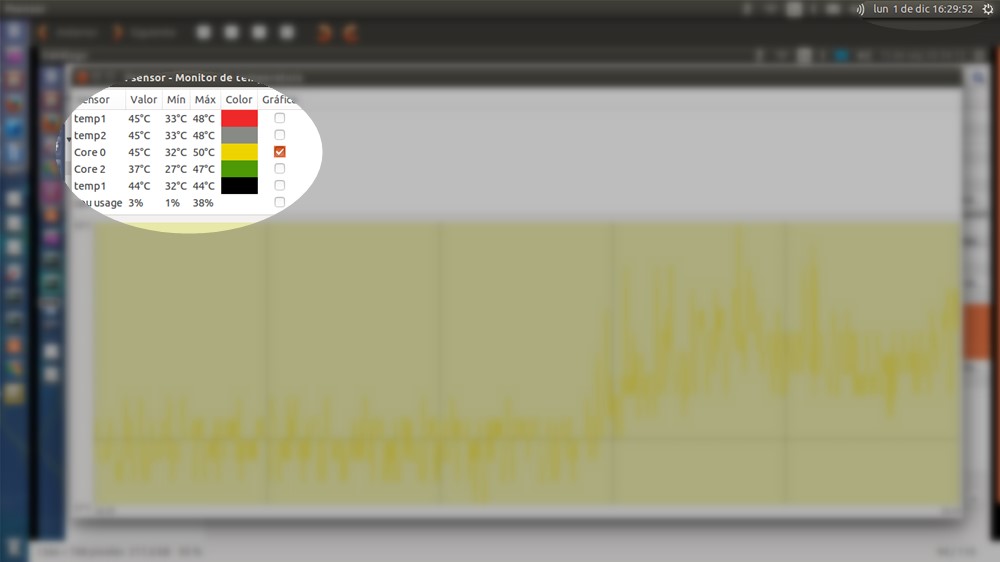

Abrir un portátil por que me apetece, pues oye, cada uno es libre de hacer lo que le plazca, pero no lo recomiendo. Es mejor dejar esos menesteres o bien cuando no queda más remedio o el portátil sufre de un comportamiento anormal. En mi caso, como ya comenté, estaba la pantalla fallando y sufría también de temperatura elevada.

Causante

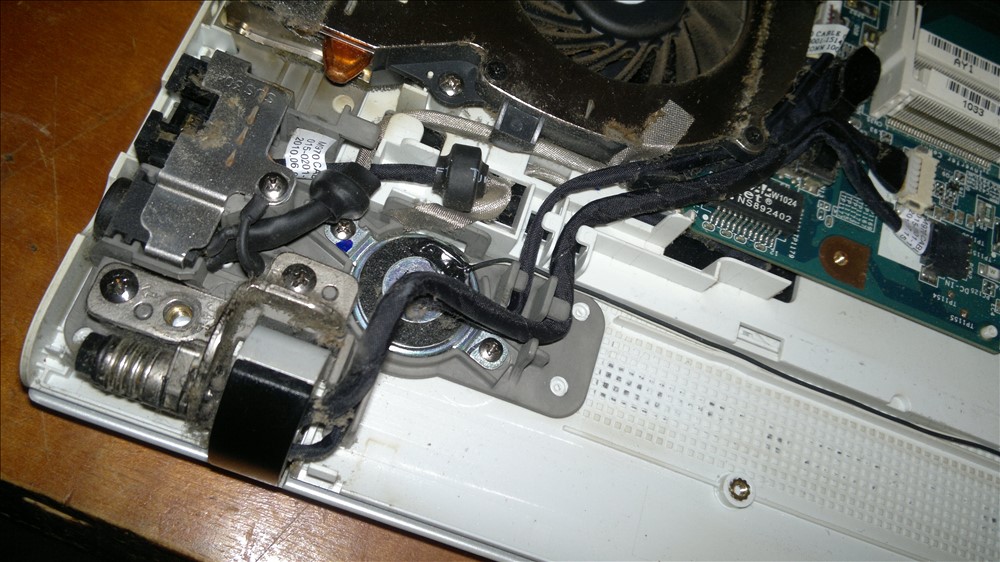

En cuanto a hardware, hasta que no puedes acceder a la pieza, la grandísima mayoría de las veces no puedes saber realmente que estaba fallando y si lo estaba haciendo. Mi portatil entra dentro de esa norma y para muestra, las fotos que acompañan este apartado.

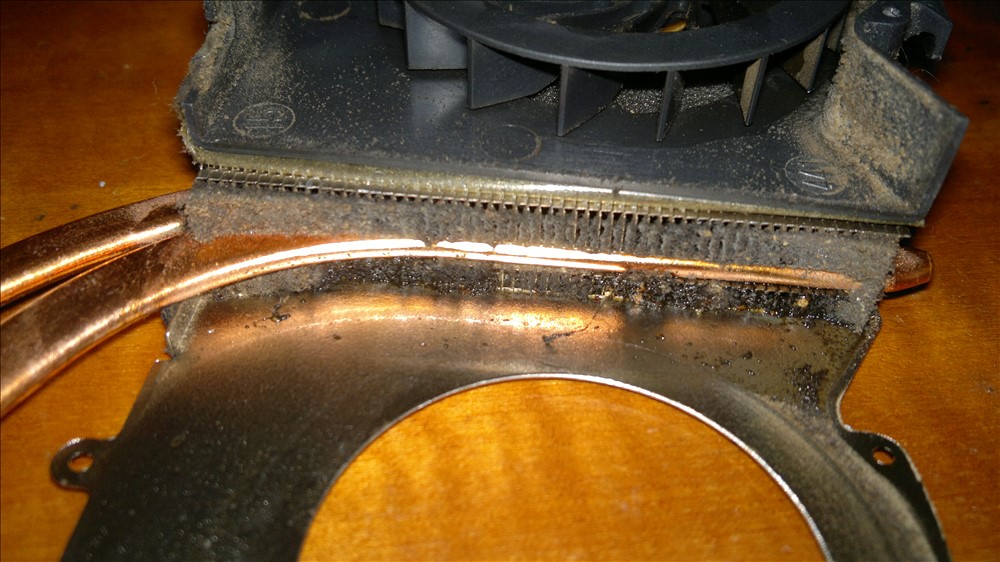

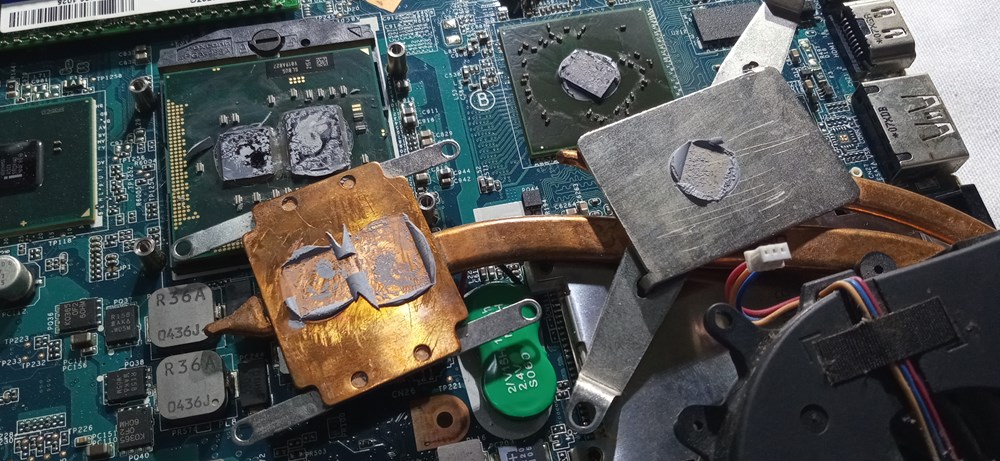

El estado en que se encontraba la pasta disipadora (totalmente seca y pegada), el ventilador y la salida de aire (totalmente llenas de mugre), y la suciedad acumulada en el interior eran los causantes principales del sobrecalentamiento y_y.

Me da un poco vergüenza mostrar estas fotos, pero no mas que la vergüenza que debería sentir su antiguo dueño, que me aseguró que en el servicio técnico habían abierto el portátil y lo habían límpido por completo. Ja Ja ja, como los coja #¬¬

Mesa y lugar de trabajo

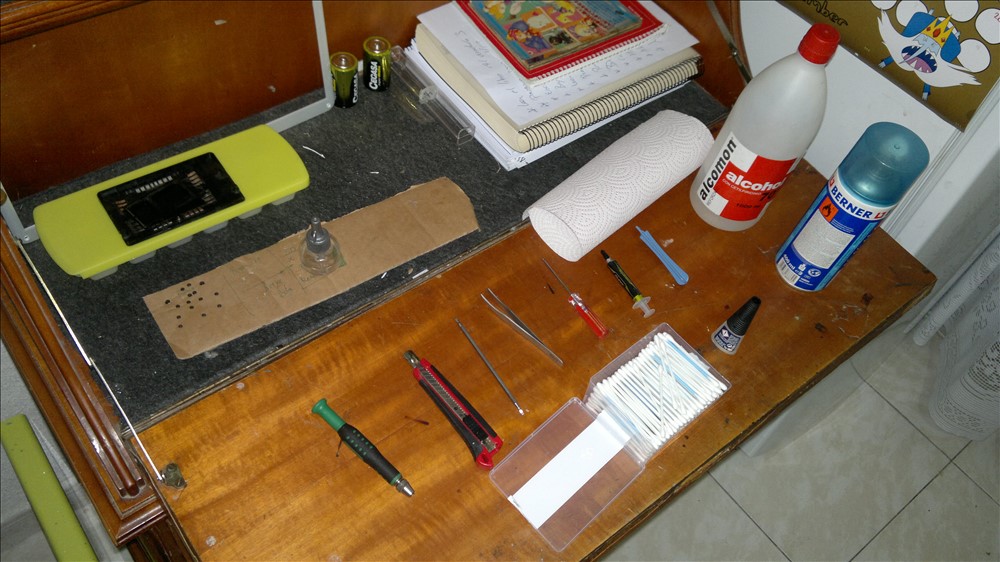

Una lugar de trabajo limpio, ordenado, y que te permita trabajar a gusto, es indispensable al 200%. En muchos de los videos que he visto, la peña demuestra muchas veces un completo descuido en este campo, trabajando en lugares donde yo me negaría en rotundo a trabajar. El único problema que tiene mi escritorio es que no está libre del todo y la iluminación esta justamente en el techo, con lo cual tampoco es que sea perfecto, pero mucho mejor de cuantos he visto. Ya sabéis, buscaros un buen sitio de trabajo.

Herramientas

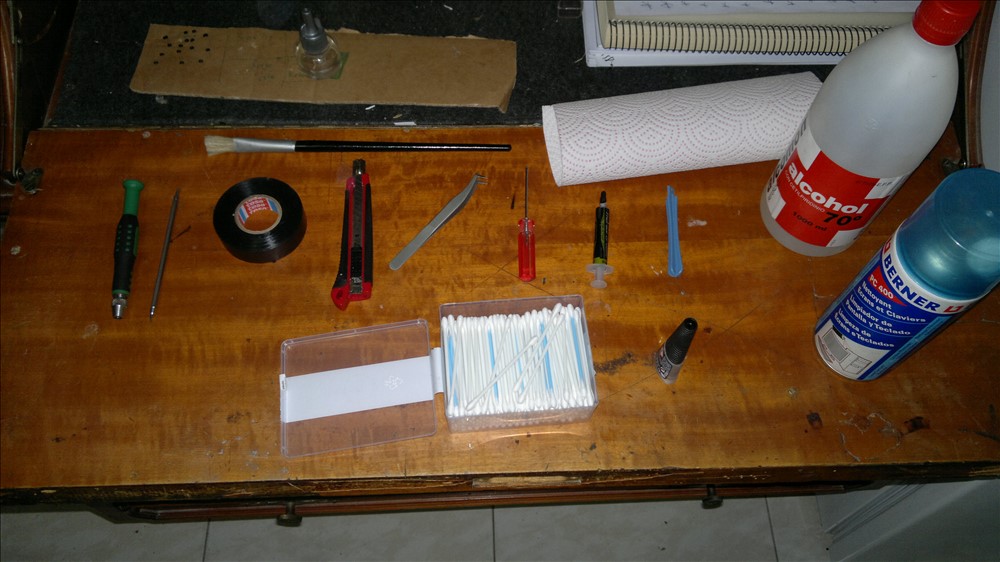

Como no, un buen cirujano tiene unas herramientas acordes con el trabajo que va a efectuar. Para nosotros, en las operaciones que vamos a efectuar necesitamos un amplio abanico de ella, que estén limpias y plenamente funcionales, a parte de pequeño material. En mi caso emplee todas las que veis en la foto: Destornillador de punta reversible, cinta aislante, cúter, pinzas de punta, destornillador de punta imantada, crema disipadora, palanca de molduras de plástico, alcohol de 70 grados, químico de limpieza (muy muy recomendado este), Loctite, bastoncillos de algodón, pincel de pintura y papel de cocina (nunca utilicéis papel higiénico).

Seria bueno contar con una linterna (en mi caso use la de mi móvil), una cámara de fotos (más abajo sabréis por qué), un trapo (no tiene por que ser limpio), un trapo suave que sea gordito (no se ve en la foto) y un compresor de aire con el que poder soplar el polvo. El último sería interesante pero es medianamente imprescindible, los anteriores sin embargo, si o si los necesitaréis.

Sobre las pulseras desmagnetizadoras, mas abajo os comentaré algo al respecto.

Ser ordenado

Ser ordenado es algo que debe aprenderse y entrenarse. Por ejemplo es importante no dejar las herramientas en la mesa de trabajo. Usadlas y cuando no las necesitéis, quitadlas de en medio. Evitaréis arañazos en las carcasas o rayar otros elementos mas sofisticados.

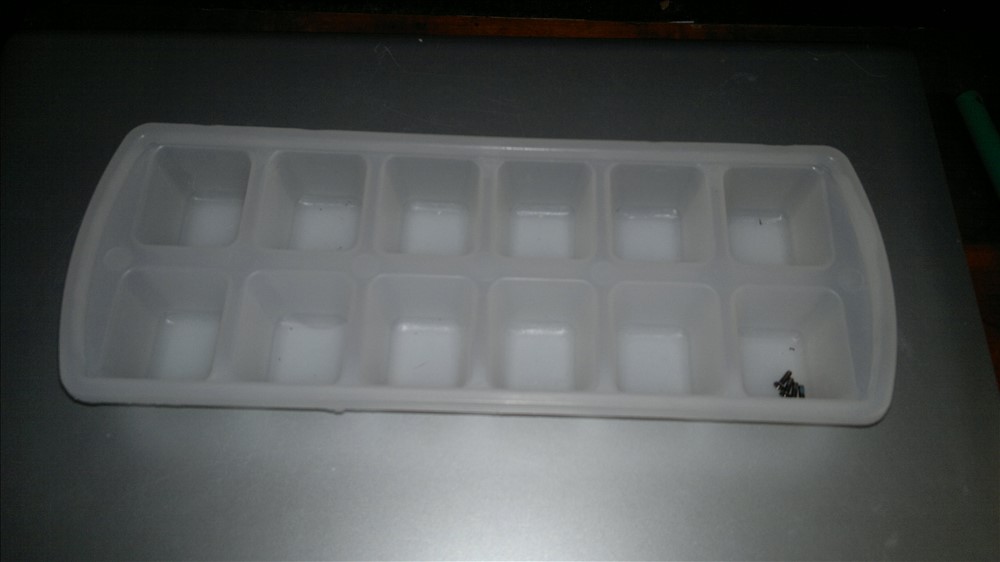

Eso está claro, pero a parte de eso, debemos contar con un lugar donde ir depositando el material que se va desmontando, sobre todo los tornillos. En mi caso empleo dos métodos, el primero es un deposito como por ejemplo una cubitera de hacer cubitos de hielo, a ser posible con tapa. Este truco que aprendí en uno de los tutoriales que nos mostró nuestro sensei de equipos microinformáticos y es sumamente económico y efectivo (si vais añadiendo notitas, se transforma en infalible). Pero el que es aun mejor sin duda es el que puse en marcha este mismo año cuando desmonté la PSP, y es emplear un cartón donde ir clavando los tornillos según van siendo desmontados. Si empleáis ambos a la vez, seréis infalibles e impediréis del todo que perdáis un solo tornillo^^

Ser cauteloso

Cuando os hablé de la cámara de fotos, me refería a este apartado en concreto.

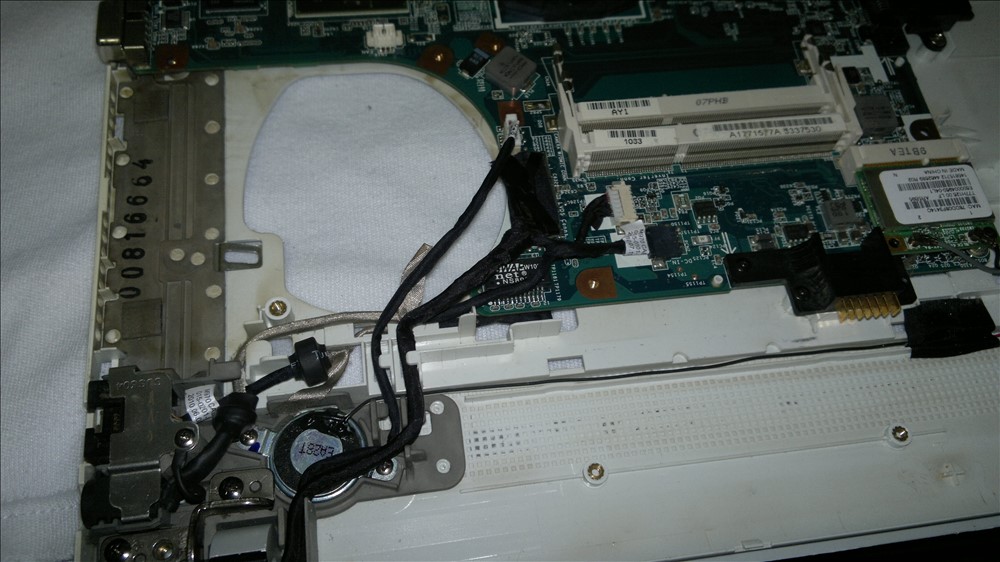

Por mucho que os penséis que tenéis buena memoria, una cámara de fotos con la que poder guardar como estaban montados los cables que tenéis que desenchufar es el método infalible para que a la hora de volver a montar todo, no se escape absolutamente nada.

A pesar de que recordaba perfectamente como iban los cables, utilicé a mi N8 para hacer las cosas sin margen de error. El trapo gordote que os comento arriba lo necesitareis por ejemplo para no dañar la pantalla a la hora de cerrar el portátil, o apoyar el equipo en la mesa si fuese necesario.

Ser cuidadoso

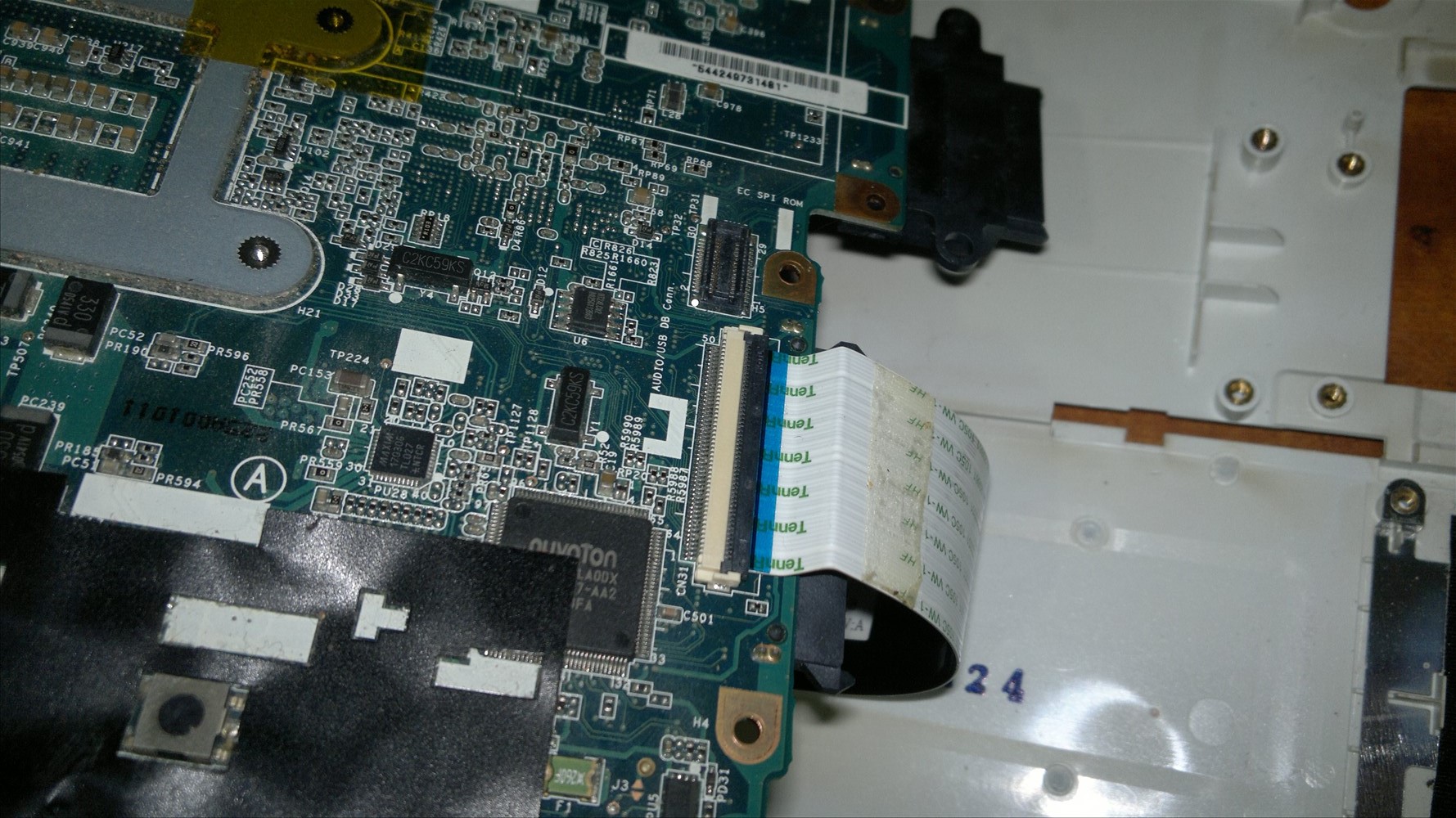

A la hora de desmontar y montar hay que ser absolutamente cuidadosos. Un tirón a una faja como la de la foto podría dejar al equipo sin USB y lectores de tarjetas. Si aplicáis demasiada fuerza a un cierre de esos, lo forzáis o hacéis el bruto, tenéis todas las papeletas para dejar inutilizado el equipo. Manejad con cuidado todos los elementos del equipo, si tenéis que apoyar la placa base en la mesa por ejemplo, podríais estar dañando sin querer algún elemento sofisticado.

Al estar trabajando con componentes sensibles a la descargas electroestáticas, seria muy recomendable que os desmagnetizarais antes de empezar a trabajar. Una manera súper barata y fácil de hacer, es tocar el grifo de vuestra casa, o la calefacción. No es imperativo haceros con una pulsera pero si la podéis usar, mejor que mejor. Si la tenéis, buscad un sitio donde conectarla, o si no es como si no llevarais nada.

Ser limpio

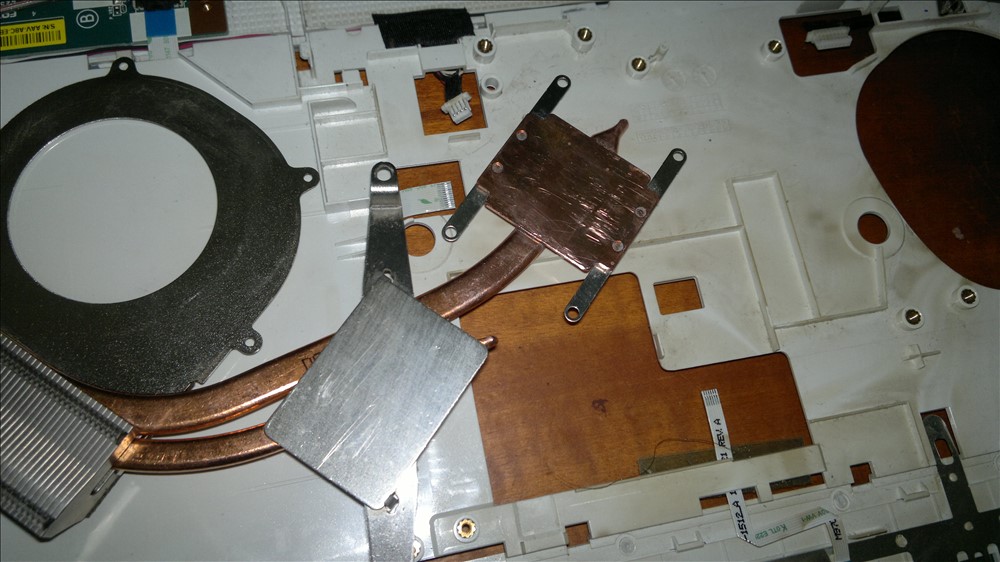

Una parte importante del trabajo en el mantenimiento es ser limpio. Las tres fotos de este apartado demuestra el trabajo efectuado a cabo en las piezas que mas arriba había mostrado que estaba sucias. No volváis a montarlas si las veis en ese estado tan lamentable y emplear las herramientas necesarias para lograr un acabado sino como el de estas fotos, parecido.

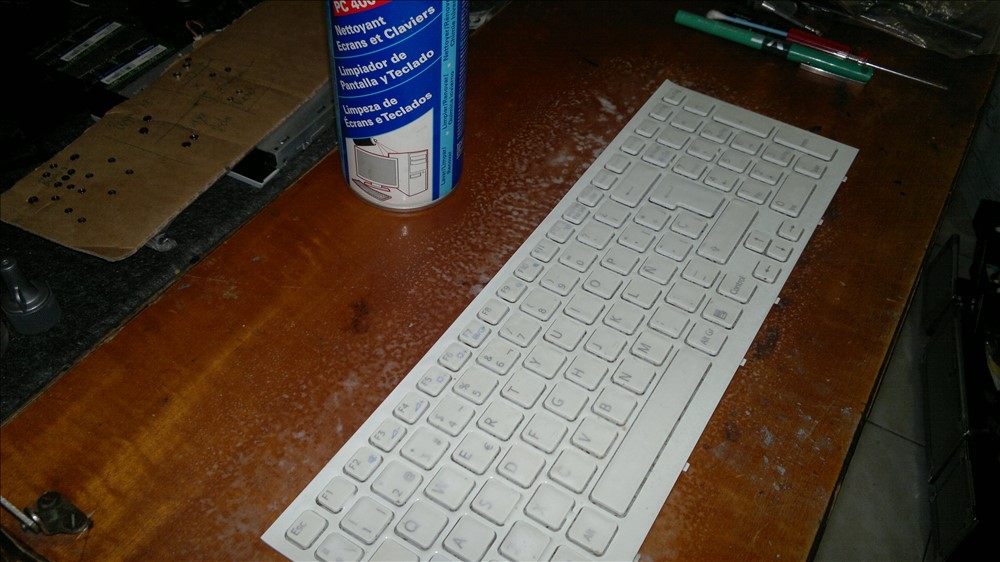

El Spray de limpieza de pantalla y teclado cumplió un papel indispensable en la limpieza de la salida del aire. Lo aplique directamente y esperé a que hiciera su trabajo, aunque antes de eso lo meti en remojo de agua caliente y alcohol un buen rato.

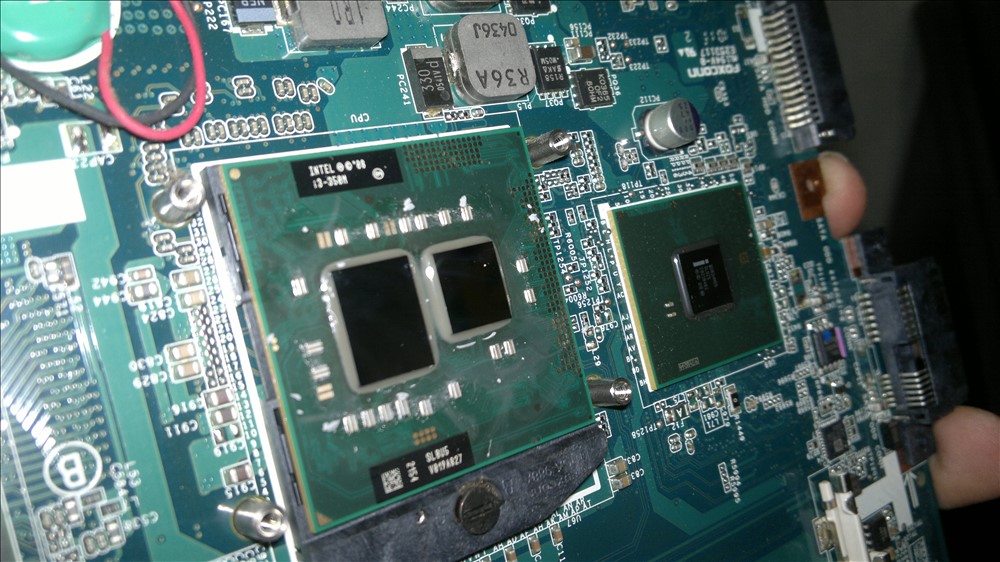

La CPU y la GPU tenían restos de crema disipadora incrustados. Con muchas paciencia, bastoncillos y el alcohol, pude dejarlos así de relucientes. No utilicéis otra cosa que no sea eso.

Conocimientos y maña

A la hora de desmontar, es necesario tener unos mínimos conocimientos de saber que se está desmontando y algo de maña a la hora de manipular las herramientas y el pequeño material. Si no tenéis ni papa de que es cada componente, es mejor que ni os molestéis en desmontar el equipo. Por ejemplo, a la hora de aplicar pasta a la CPU y GPU, he visto videos donde la gente se dedicaba incluso a esparcirlo con plásticos y cosas así >< Como veis en la foto, nada de eso es necesario, con un pegotito que se eche, es mas que suficiente.

La maña es otro elemento importante a la hora de meteros en quirófano. Al no contar con las herramientas oficiales del fabricante, es muy probable que elementos como grapas y cosas así terminen rotas. En la foto de abajo podéis ver el alojamiento del marco frontal del portátil, que se partió pero no termino de soltarse del todo. Un poco de loctite puede hacer que vuelva a ser efectivo, quizás no al 100% pero casi.

Podéis entrenar vuestra maña con juegos de construcción, por ejemplo con juguetes Lego o Meccano, o buscando equipos que estén totalmente ya fuera de huso y podáis entrenar con ellos, antes de intentar reparar un equipo.

Resultado final: Objetivo conseguido

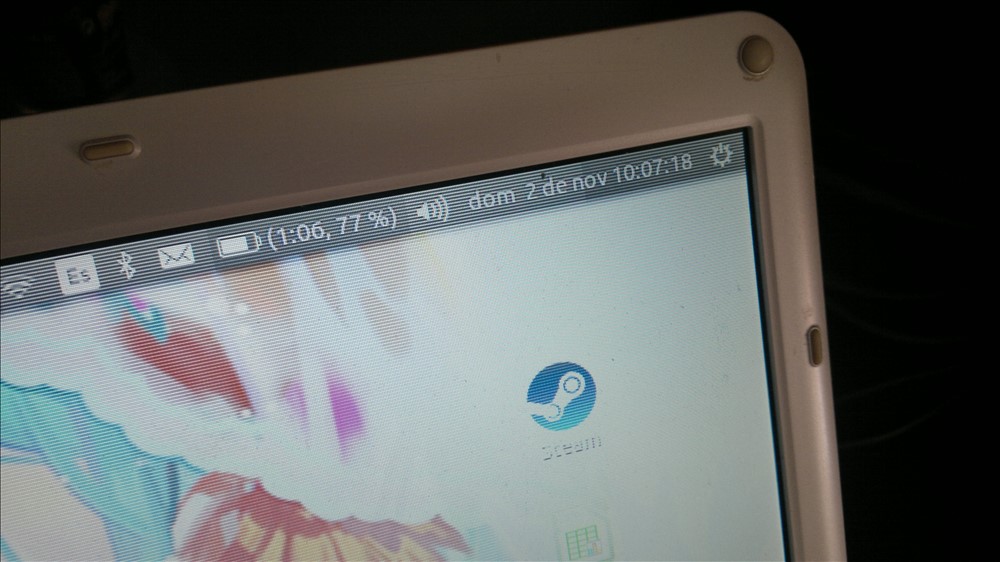

Si cumplís a rajatabla todos los pasos, podréis llegar sin lugar a dudas al casillero final. En mi caso fueron necesarios cerca de 6 horas de mucha paciencia y todos los consejos que he desarrollado anteriormente. Las fotos de abajo os mostrarán los resultados^^

El equipo realmente quedó limpio por dentro y funcionando a unas temperaturas cercanas a las normales y deseadas. También la sustitución del cable surtió efecto y ahora mismo el portátil, aunque está aun en el post operatorio, esta funcionando perfectamente^^

El desmontaje y montaje de un portátil no es un divertimento, tenéis que seguid todos los pasos mencionados, y sobre todo uno muy importante: Nunca desmontéis el equipo conectado a la corriente o con la batería puesta. Desconectar todo y esperar unos segundos hasta que el equipo haya consumido toda la energía que pueda haber almacenado.

Espero os sirva mucho estos consejos, ya sabéis que me tenéis aquí para plantearme cualquier duda técnica que os pueda surgir. Y recordad, si hay que sanear, ¡se sanea!



4 de agosto de 2020

Más de dos mil días después de aquel mantenimiento le hiciéramos, esto es lo que nos hemos encontrado:

8 de agosto de 2020

Ayer el equipo profesional estaba guerrillero, concretamente estábamos jugando Overwatch cuando de golpe y sin venir a cuento dejaba de ofrecer salida de vídeo. Seguía funcionando pero no mostraba imagen. Con reiniciar se solucionaba pero los tiempos de que fuese pasando ese problema se iban acortando a cada reinicio.

Después de borrar todos los drivers con Display Driver Uninstaller y poner los que actualizaba Windows, sucedía igual. Durante toda la partida la gráfica marcaba en tono a 71 grados, no era una temperatura fuera de lo común y todos los parámetros estaban bien. Super raro.

ASUS GPU tweak marcaba en reposo en torno a unos 55 grados, algo elevado pienso, yo sospechaba que la temperatura era el problema pero no las tenía todas conmigo.

La prueba de fuego vino con Linux. Para descartar que fuese problema de software y drivers, nos pusimos a jugar Bioshock Infinite a ver que pasaba, y que horror, no dejaba ni jugar tres o cuatro minutos, Booker a penas lograba llegar a la bahía XD

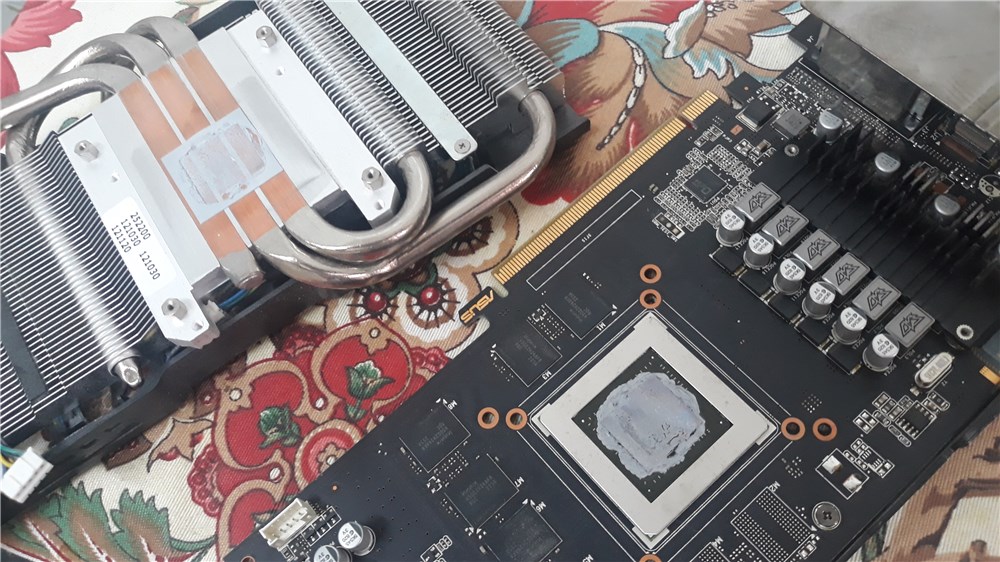

Bueno, esta mañana he pasado la tarjeta gráfica por el quirófano, y como era de esperar la pasta térmica estaba seca como ojo de tuerto.

Bien, después de limpiar todo bien, y de aplicarle nueva pasta térmica, procedí a jugar a Bioshock Infinite en Linux. Y si, esta vez no solo pudo llegar al faro, sino que pudo tocar las campanas XD

Ahora estando en Windows en plan tranqui está marcado 42 grados, cerca de diez menos que con la pasta reseca… pero jugando a Overwatch la tarjeta se ha vuelto a subir a unos 71 mantenidos, solo he echado dos partidas y lo he quitado, pero viendo que no x_x con Bioshock Infinite creo que hemos pasado este bache ^^;

Este fallo ya se estaba dando hace un mes o así jugando a Ori 2, en el mismo final boss causaba el mismo fallo y únicamente pude pasarlo bajando la calidad grafica…
